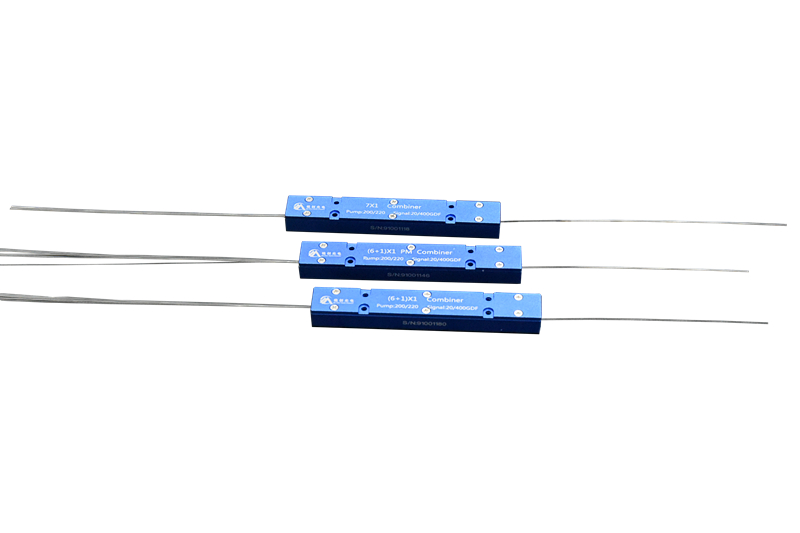

产品名称 : 1um（6+1）x1泵浦&保偏信号合束器
产品型号：MCPMPSC-61-F-1064-915/25-105/125/22-P10/125/08D-P20/400/06D-10-3
工作波长: 1020-1080nm
功率 : 10W.20W,100W
光纤类型 : PM980 PLMA-GDF-10/125-M PLMA-GDF-25/250-M
(6+1)×1多模泵浦&保偏信号合束器专门设计用来应用于保偏高功率光纤激光器,光纤放大器领域,将6路多模泵浦光和1路保偏信号光合成进入单根双包层光纤,信号光走纤芯,泵浦光走包层,实现泵浦光和信号光在同一根光纤中传输。泵浦效率和消光比高、插入损耗低,单臂承受功率高达300W,性能稳定可靠。
|
产品特点
|
应用领域
|
|
低插入损耗
|
光纤激光器
|
|
宽波长范围/高承受功率
|
光纤放大器
|
|
高稳定性和可靠性
|
光学通信
|
|
参数
|
单位
|
数值
|
|
结构类型
|
-
|
（6+1）x1
|
|
信号波长范围
|
nm
|
1020-1080
|
|
泵浦波长范围
|
nm
|
780-1000
|
|
泵浦光纤类型
|
-
|
105/125um NA0.22
|
|
信号输入光纤类型
|
-
|
PM10/125um NA0.08/0.46
|
|
输出光纤类型
|
-
|
PM25/250um NA0.06/0.46
|
|
信号插入损耗（最大值）
|
dB
|
0.7
|
|
泵浦效率（最小值）
|
%
|
93
|
|
消光比
|
dB
|
18
|
|
单臂输入功率
|
W
|
100
|
|
M2
|
-
|
＜1.3
|
|
隔离度
|
dB
|
20
|
|
光纤长度
|
m
|
0.8或其它
|
|
封装尺寸
|
mm
|
P2:65x12x7，P3:80x12x8，P4:100x15x10
|
|
工作温度
|
℃
|
0~+75
|
|
储存温度
|
℃
|
-40~+85
|
|
类型
|
信号波长(nm)
|
泵浦光纤
|
输入信号光纤
|
输出光纤
|
信号插损（max）
|
消光比（min）
|
泵浦效率（min）
|
单臂功率(max)
|
|
(6+1)x1
|
1020-1080
|
105/125 0.22
|
PM980
|
PM10/125um,NA0.08/0.46
|
0.7dB
|
18dB
|
90%
|
25W
|
|
(6+1)x1
|
1020-1080
|
105/125 0.22
|
PM980
|
PM20/125um,NA0.08/0.46
|
0.7dB
|
18dB
|
90%
|
50W
|
|
(6+1)x1
|
1020-1080
|
105/125 0.22
|
PM5/130um,NA0.12/0.46
|
PM10/125um,NA0.08/0.46
|
07dB
|
18dB
|
90%
|
25W
|
|
(6+1)x1
|
1020-1080
|
105/125 0.22
|
PM6/125um,NA0.18/0.46
|
PM20/125um,NA0.08/0.46
|
0.7dB
|
18dB
|
90%
|
50W
|
|
(6+1)x1
|
1020-1080
|
105/125 0.22
|
PM10/125um,NA0.08/0.46
|
PM10/125um,NA0.08/0.46
|
0.7dB
|
18dB
|
90%
|
25W
|
|
(6+1)x1
|
1020-1080
|
105/125 0.22
|
PM10/125um,NA0.08/0.46
|
PM25/250um,NA0.065/0.46
|
0.7dB
|
17dB
|
95%
|
100W
|
|
(6+1)x1
|
1020-1080
|
105/125 0.22
|
PM10/125um,NA0.08/0.46
|
PM30/250um,NA0.06/0.46
|
0.7dB
|
17dB
|
95%
|
200W
|
|
(6+1)x1
|
1020-1080
|
105/125 0.22
|
PM20/125um,NA0.08/0.46
|
PM25/250um,NA0.065/0.46
|
0.7dB
|
17dB
|
95%
|
200W
|
|
(6+1)x1
|
1020-1080
|
200/220 0.22
|
PM20/400um,NA0.065/0.46
|
PM20/400um,NA0.065/0.46
|
0.7dB
|
16dB
|
97%
|
300W
|
|
(6+1)x1
|
1020-1080
|
220/242 0.22
|
PM20/400um,NA0.065/0.46
|
PM20/400um,NA0.065/0.46
|
0.7dB
|
16dB
|
97%
|
300W
|
|
MCPMPSC
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
|
(N+1)x1
|
方向
|
信号波长
|
泵浦波长/泵浦功率
|
泵浦光纤
|
信号输入光纤
|
输出光纤
|
|
|
61-(6+1)x1
|
F-前向
B-后向
|
1064-1064nm
S-其他
|
915/25-915nm 25W
980/50-980nm 50W
S-其它
|
105/125/22
-105/125um NA0.22
S-其它
|
P9-PM980
P10/125/08D-
PM10/125um NA0.08/0.46
S-具体光纤类型
|
P10/125/08D- PM10/125um NA0.08/0.46
P20/400/06D- PM20/400um NA0.065/0.46
S-具体光纤类型
|
|
|
⑧
|
⑨
|
||||||
|
光纤长度
|
封装类型
|
||||||
|
08-0.8m
10-10m
S-其它
|
2-P2
3-P3
4-P4
|
服务热线0755-23736280
地 址：深圳市龙华区雪岗北路438号清湖工业城18栋4楼
电 话：0755-23736280 0755-23736281
技术支持： 0755-82778786
传 真：0755-26746512
邮 箱：sales@mchlight.com

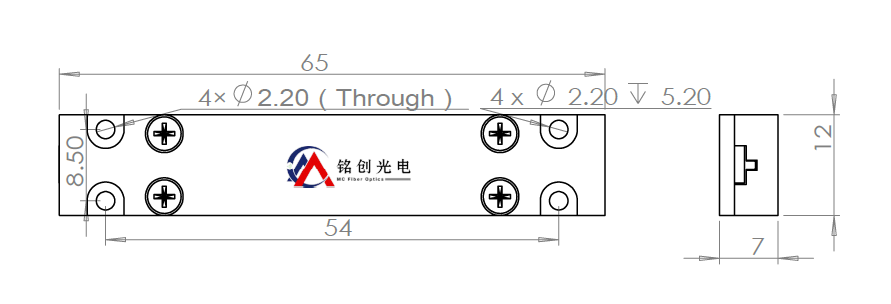

P2
