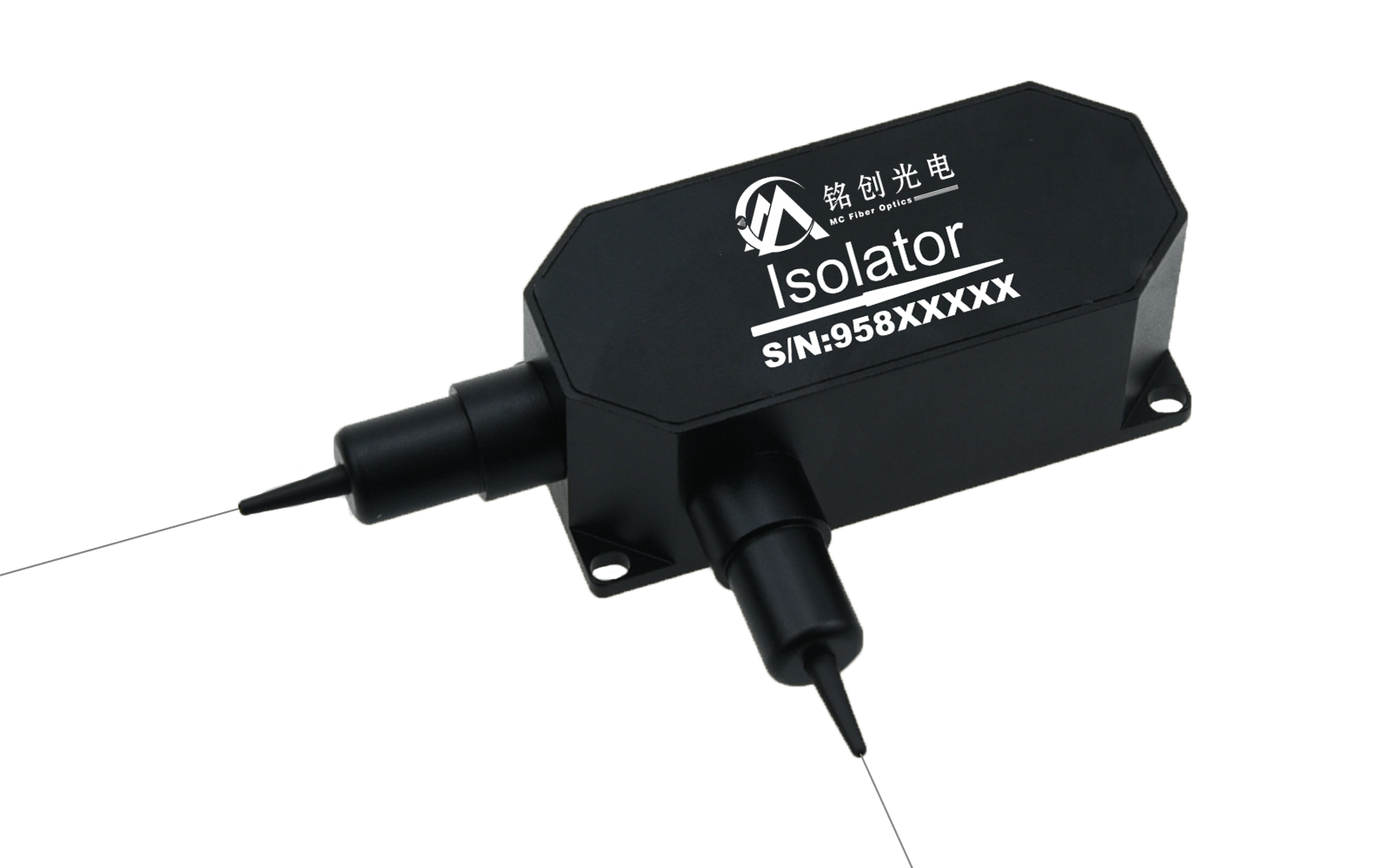

产品名称 : 1064nm高功率双级光纤隔离器(1-20W)


产品型号:MCHDI-1064-05-P-10-H1-10-L


工作波长:1064nm


功率 : 1W 2W 5W 10W 20W


光纤类型 : Hi1060,10/125DCF 或其它

1064nm高功率双级光纤隔离器(1-20W)
咨询热线
0755-23736280
1064nm高功率双级光纤隔离器(1-20W)

 光纤隔离器主要利用磁光晶体的法拉第效应来隔离反射光,只允许光以单一方向传输的无源磁光器件。光纤隔离器用于防止光源受到由背向反射或信号产生的不良影响;背向反射可能损坏激光器或者使之产生跳模、振幅变化或频移。在高功率应用中,背向反射还能引起不稳定性和功率尖峰。

铭创光电生产的隔离器具有高隔离度、低插入损耗、高承受功率,可以根据用户需要定制不同波长、功率、光纤的隔离器,产品广泛应用于光纤激光器、光纤放大器、激光通信、光纤传感、科学科研等领域。
产品特点
应用领域
低插入损耗
光纤激光器
高隔离度
光纤放大器
高承受功率
光纤传感/相干通信

产品指标

参数
单位
数值
工作波长
nm
1064
工作波长范围
nm
±10
峰值隔离度(典型值)
dB
50
隔离度 (最小值)
dB
45
插入损耗(典型值)
dB
1.5
插入损耗 (最大值)
dB
1.8
偏振相关损耗(最大值)
dB
0.2
承受光功率 (CW)
W
5、10、20或其它
峰值功率(脉冲)
W
1K、5K、10K
最小回波损耗(输入/输出)
dB
50/50
光纤类型
-
Hi1060或其它
承受拉力
N
5
工作温度
-5 ~ +60
存储温度
-20 ~ +85
测温环境在25℃;以上数据不含头,不同功率封装尺寸不一样,具体规格需要联系我们确认。

封装尺寸

 选型信息

MCHDI
工作波长
功率大小
功率类型
峰值功率
光纤类型
尾纤长度
尾纤类型
1064-1064nm
1080-1080nm
S-其它
05-5W
10-10W
20-20W
S-其它
P-脉冲
C-连续
0-连续光
10-10KW
20-20KW
H1-Hi1060
10/125DC-LMA-GDF-10/125-M
S-其它
08-0.8m
10-1.0m
15-1.5m
S-其它
B-250um 裸纤
L-900um松套管
S-其它
选型参考 MCHDI-1064-05-P-10-H1-10-L
高功率双级光纤隔离器,中心波长1064nm,承受最大平均光功率5W,峰值功率10KW,光纤类型Hi1060,尾纤长度1米,900um套管。
如需要了解详细信息请与我们销售人员联系,我们有保留指标修订而不预先通知的权利。
