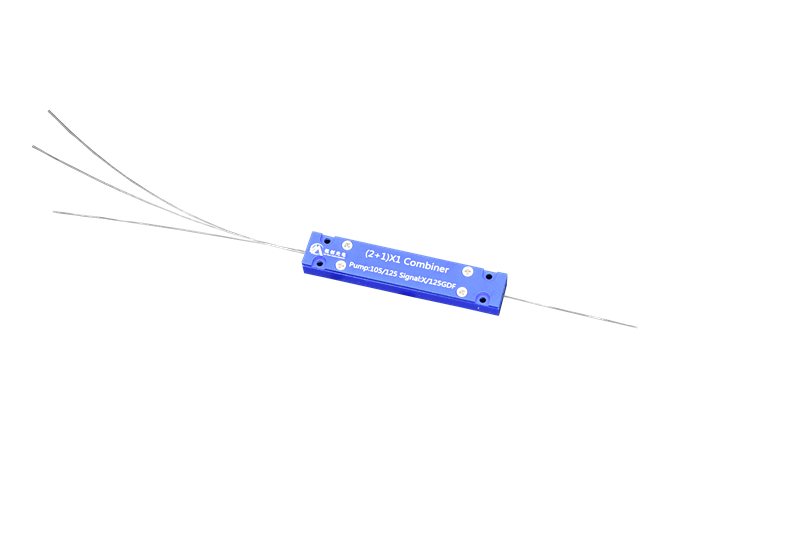

产品名称 : 2um（2+1）x1泵浦&保偏信号合束器
产品型号：MCPMPC-21-F-793/25-105/125/0.22/P19-2000/10-PM10/130DCF-08-2
工作波长:1950nm 2000nm 2050nm
功率 : 25W 50W 100W 300W
光纤类型 : PM1950 PM-GDF-10/130-2000-M PLMA-GDF-25/400-M
2000nm（2+1）多模泵浦&保偏信号合束器专门设计用来应用于高功率保偏光纤激光器，保偏光纤放大器领域，将2路泵浦能量和1路信号能量合成进入单根双包层光纤，实现泵浦能量和信号能量在同一根光纤中传输。泵浦吸收效率高，插入损耗低，单臂承受功率高达300W，性能稳定可靠。
|
产品特点
|
应用领域
|
|
低插入损耗
|
光纤激光器
|
|
高承受功率
|
光纤放大器
|
|
高稳定性和可靠性
|
光纤通信
|
|
参数
|
单位
|
数值
|
|
结构类型
|
/
|
（2+1）x1
|
|
信号波长范围
|
nm
|
1950-2050
|
|
泵浦波长范围
|
nm
|
793
|
|
泵浦光纤类型
|
/
|
105/125um NA0.22
|
|
信号输入光纤类型
|
/
|
PM1950，PM-GDF-10/130-2000-M或其它
|
|
输出光纤类型
|
/
|
PM-GDF-10/130-2000-M或其它
|
|
信号波长插入损耗（最大值）
|
dB
|
0.7
|
|
信号波长插入损耗（典型值）
|
dB
|
0.5
|
|
泵浦效率（最小值）
|
%
|
90
|
|
泵浦效率（典型值）
|
%
|
93
|
|
消光比
|
dB
|
>18
|
|
M2
|
/
|
＜1.3
|
|
光隔离度
|
dB
|
20
|
|
光纤长度
|
m
|
0.8或者其它
|
|
封装尺寸
|
mm
|
P1: 50X5X5，P2:65x12x7，P3:80x12x8，
|
|
工作温度
|
℃
|
0~+65
|
|
储存温度
|
℃
|
-40~+85
|
|
类型
|
信号波长
|
泵浦光纤
|
信号输入光纤
|
输出光纤
|
信号插损(max)
|
消光比(min)
|
泵浦效率(min)
|
单臂功率（max）
|
|
(2+1)x1
|
1950-2050
|
105/125 0.22
|
PM1950
|
PM10/130,NA0.15/0.46
|
0.5dB
|
18dB
|
90%
|
50W
|
|
(2+1)x1
|
1950-2050
|
105/125 0.22
|
PM10/130,NA0.15/0.46
|
PM10/130,NA0.15/0.46
|
0.5dB
|
18dB
|
90%
|
50W
|
|
(2+1)x1
|
1950-2050
|
105/125 0.22
|
PM10/130,NA0.15/0.46
|
PM25/250,NA0.09/0.46
|
0.7dB
|
16dB
|
95%
|
100W
|
|
(2+1)x1
|
1950-2050
|
105/125 0.22
|
PM10/130,NA0.15/0.46
|
PM25/400,NA0.09/0.46
|
0.7dB
|
16dB
|
97%
|
100W
|
|

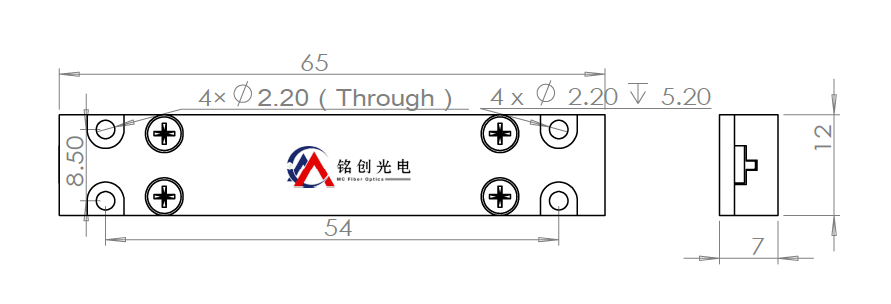

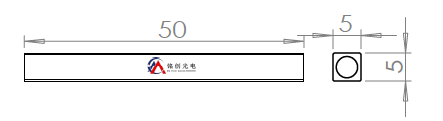

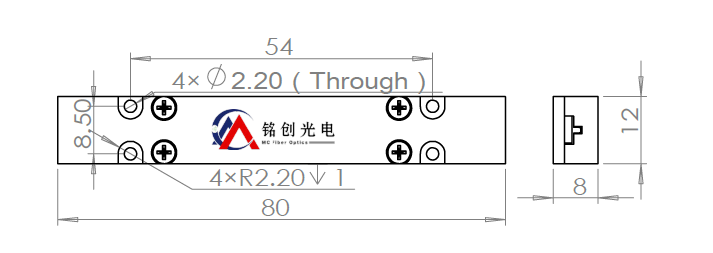

封装尺寸
|
P1
|
P2
|
P3
|
P4
|
|
mm
|
5x5x50
|
65x12x7
|
80x12x8
|
100x15x10
|
P2
|
MCPMPC
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
|
（N+1）x1
|
方向
|
泵浦波长/泵浦功率
|
泵浦光纤/信号输入光纤
|
信号波长/信号功率
|
输出光纤
|
|
|
21-(2+1)x1
|
F-正向
B-反向
|
793/25-793nm 25W
S-其它
|
105/125/22/P19-105/
125umNA0.22/PM1950
S-其它
|
2000/10-2000nm 10W
S-其它
|
PM10/130DCF-PM-GDF-10
S-其它
|
|
|
⑦
|
⑧
|
|||||
|
光纤长度
|
封装类型
|
|||||
|
08-0.8m
10-10m
S-其它
|
1-P1
2-P2
3-P3
|
