产品名称 : 532nm三端口保偏光纤环行器
产品型号：MCPCIR-532-S-C-S-P46-10-L-FA
工作波长:532nm
功率 : 50mW
光纤类型 : PM460-HP
三端口保偏光纤环行器是一种多端口非互易光学器件，光只能沿一个方向传播。信号若从端口1输入，则从端口2输出；而信号从端口2输入，则将从端口3输出，其输出损耗都很小；光从端口2输入时，从端口1输出时损耗很大，同样光从端口3输入时，从端口1、2中输出时损耗也很大。
|
产品特点
|
应用领域
|
|
低插入损耗
|
光纤激光器
|
|
高隔离度和高消光比
|
光纤放大器
|
|
高稳定性和可靠性
|
光纤传感
|
|
高承受功率
|
光纤通信
|
|
参数
|
单位
|
数值
|
|
中心波长
|
nm
|
532
|
|
工作波长范围
|
nm
|
±5
|
|
峰值隔离（Type）
|
dB
|
25
|
|
隔离度 (min)
|
dB
|
20
|
|
插入损耗（Type）
|
dB
|
2.0
|
|
插入损耗 (max)
|
dB
|
2.5
|
|
消光比（min）
|
dB
|
18（B型）、20（F型）
|
|
承受光功率
|
mW
|
50
|
|
工作轴
|
-
|
单轴工作或者双轴工作
|
|
串扰（min）
|
dB
|
45
|
|
回波损耗（min）
|
dB
|
45
|
|
光纤类型
|
-
|
PM460-HP
|
|

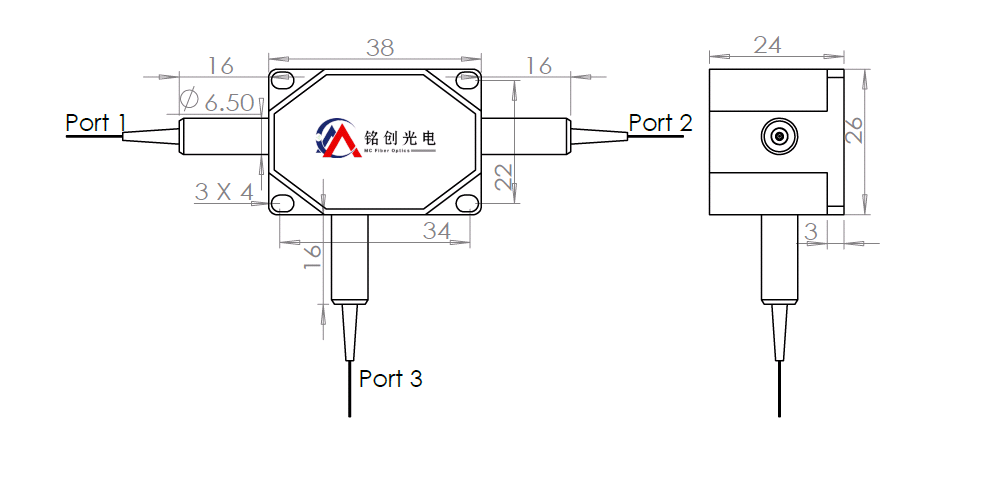

封装尺寸
|
mm
|
38x26x24
|
|
工作温度
|
℃
|
0~+60
|
|
存储温度
|
℃
|
-10~+75
|
|
MCPCIR
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
|
工作波长
|
平均功率
|
功率类型
|
工作轴
|
光纤类型
|
尾纤长度
|
尾套类型
|
连接头类型
|
|
|
525-525nm
532-532nm
|
00-300mW
S-其它
|
P-脉冲
C-连续
|
B-双轴工作
S-慢轴工作
F-快轴工作
|
P4-PM460-HP
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um裸纤
L-900um套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
