产品名称 : 1550nm高功率保偏光纤环行器
产品型号：MCHPCIR-1550-10-P-10-S-PM1550DC-10-L-N
工作波长:1310nm 1480nm 1550nm
功率 : 1W 2W 5W 10W 20W 30W
光纤类型 : PM1550 PM1550DC
三端口光纤环行器是一种多端口非互易光学器件，光只能沿一个方向传播。信号若从端口1输入，则从端口2输出；而信号从端口2输入，则将从端口3输出，其输出损耗都很小；光从端口2输入时，从端口1输出时损耗很大，同样光从端口3输入时，从端口1、2中输出时损耗也很大。
铭创光电可以生产三端口、四端口、不同功率、不同波长的光纤环行器，产品广泛用在光纤激光器、仪器仪表、色散补偿装置、光纤传感、科学研究等领域。
|
产品特点
|
应用领域
|
|
低插入损耗
|
光纤激光器
|
|
高隔离度/高消光比
|
光纤放大器
|
|
高承受功率
|
光纤传感/相干通信
|
|
参数
|
单位
|
数值
|
|
中心波长
|
nm
|
1550
|
|
工作波长范围
|
nm
|
±15
|
|
隔离度 (min)
|
dB
|
28
|
|
插入损耗（Type）
|
dB
|
0.6
|
|
插入损耗 (max)
|
dB
|
0.8
|
|
消光比（min）
|
dB
|
18(Type B), 20(Type F)
|
|
承受光功率
|
W
|
10, 20, 30
|
|
峰值功率（脉冲）
|
KW
|
1 5 10 20可选
|
|
工作轴
|
|
单轴工作or双轴工作
|
|
串扰（min）
|
dB
|
50
|
|
回波损耗（min）
|
dB
|
45
|
|
光纤类型
|
|
PM1550-XP, PM-GDF-12/130-M,PLMA-GDF-25/300或其它
|
|

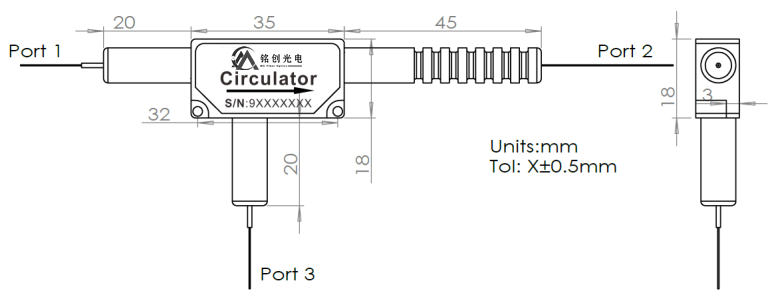

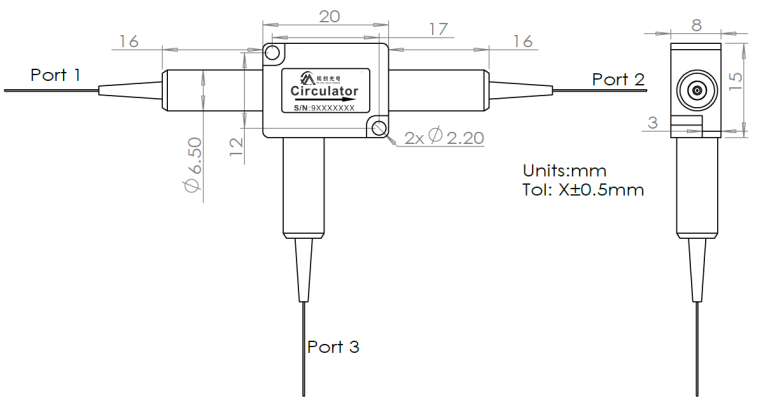

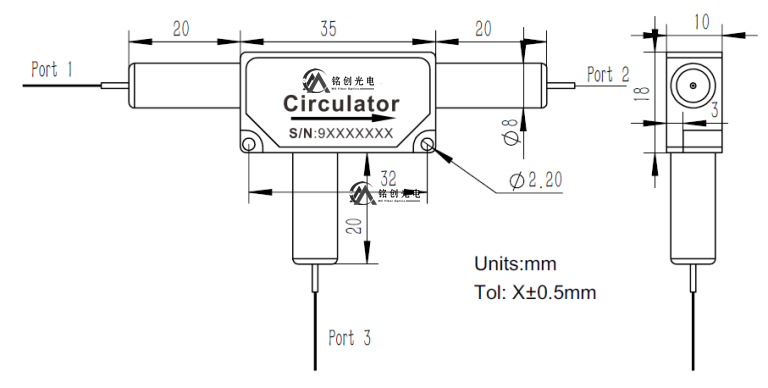

封装尺寸
|
mm
|
20x15x8or35x18x10
|
|
工作温度
|
℃
|
0~+60
|
|
存储温度
|
℃
|
-10~+75
|
测温环境在25℃；以上数据不含接头，不同功率封装尺寸不一样，具体规格需要联系我们确认。
|
MCHPCIR
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
|
工作波长
|
功率大小
|
功率类型
|
峰值功率
|
工作轴
|
光纤类型
|
尾纤长度
|
尾套类型
|
|
|
1550-1550nm
|
5-5W
10-10W
20-20W
30-30W
|
P-脉冲
C-连续
|
0-连续光
10-10KW
20-20KW
|
B-双轴工作
S-慢轴工作
F-快轴工作
|
P15-PM1550
PM1550DC-PM-GDF-1550
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um裸纤
L-900um套管
S-其它
|
