产品名称 : 3x1泵浦合束器
产品型号：MCMPC-3-915/25-105/125/0.22-10/125DC-08-2
工作波长:800~1000nm
功率 : 25W 50W 100W 300W
光纤类型 : 10/125 20/400 30/250
|
产品特点
|
应用领域
|
|
低插入损耗
|
光纤激光器
|
|
宽波长范围/高承受功率
|
光纤放大器
|
|
高稳定性和可靠性
|
光纤通信
|
|
参数
|
单位
|
数值
|
|
结构类型
|
/
|
3x1
|
|
泵浦波长范围
|
nm
|
780-1000nm
|
|
输入光纤类型
|
/
|
105/125um（NA0.15或NA0.22）
|
|
输出光纤类型
|
/
|
200/220um.220/240um或其它
|
|
泵浦效率（最小值）
|
%
|
90
|
|
泵浦效率（典型值）
|
%
|
93
|
|
单臂输入功率
|
W
|
25 50 100或者其它
|
|
光纤长度
|
m
|
0.8或者其它
|
|
封装尺寸
|
mm
|
P2:65x12x7或P3:80x12x8
|
|
工作温度
|
℃
|
0~+75
|
|
储存温度
|
℃
|
-40~+85
|
|
类型
|
泵浦波长（nm）
|
泵浦光纤
|
输出光纤
|
泵浦效率(min)
|
单臂功率（max）
|
|
3X1
|
780-1000
|
105/125 0.12
|
105/125 0.22
|
85%
|
10W
|
|
3X1
|
780-1000
|
105/125 0.12
|
200/220 0.22
|
95%
|
50W
|
|
3X1
|
780-1000
|
105/125 0.12
|
X/125DC
|
95%
|
50W
|
|
3X1
|
780-1000
|
105/125 0.15
|
200/220 0.22
|
95%
|
50W
|
|
3X1
|
780-1000
|
105/125 0.15
|
X/125DC
|
95%
|
50W
|
|
3X1
|
780-1000
|
105/125 0.22
|
200/220 0.22
|
95%
|
100W
|
|
3X1
|
780-1000
|
105/125 0.22
|
125 0.46
|
95%
|
100W
|
|
3X1
|
780-1000
|
105/125 0.22
|
X/125DC
|
95%
|
50W
|
|
3X1
|
780-1000
|
200/220 0.22
|
X/250DC
|
95%
|
50W
|
|
3X1
|
780-1000
|
200/220 0.22
|
400/440 0.22
|
95%
|
100W
|
其他指标要求和高功率条件可协商；如有特殊要求，可特别提出。
|

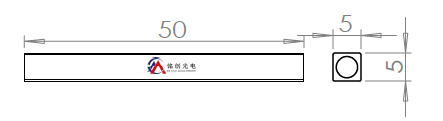

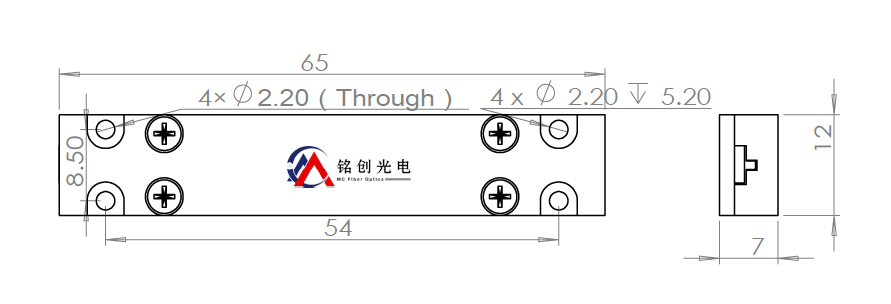

封装尺寸
|
P1
|
P2
|
P3
|
P4
|
|
mm
|
50x5x5
|
65x12x7
|
80x12x8
|
100x15x10
|
P2
|
MCMPC
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
|
Nx1
|
泵浦波长/泵浦功率
|
泵浦光纤
|
输出光纤
|
光纤长度
|
封装类型
|
|
|
3-3x1
|
915/25-915nm 25W
980/50-980nm 50W
S-其它
|
105/125/22-105/125um NA0.22
S-具体光纤类型
|
10/125/08D-10/125um NA0.08/0.46
S-具体光纤类型
|
08-0.8m
10-10m
S-其它
|
1-P1
2-P2
3-P3
|
