产品名称 : 7X1泵浦合束器
产品型号：MCMPC-7-915/50-105/125/0.22-20/400DC-08-3
工作波长:800~1000nm
功率 : 25W 50W 100W 300W
光纤类型 : 105/125um NA0.22 LMA-GDF-20/400-M.
|
产品特点
|
应用领域
|
|
高泵浦吸收效率
|
光纤激光器
|
|
高承受功率
|
光纤放大器
|
|
低插损
|
激光焊接
|
|
高稳定性
|
科学研究等
|
|
参数
|
单位
|
数值
|
|
结构类型
|
/
|
7x1
|
|
泵浦波长范围
|
nm
|
780-1000nm
|
|
输入光纤类型
|
/
|
105/125um（NA0.12或NA0.22）
|
|
输出光纤类型
|
/
|
200/220um.220/240um或其它
|
|
泵浦效率（最小值）
|
%
|
90
|
|
泵浦效率（典型值）
|
%
|
95
|
|
单臂输入功率
|
W
|
25 50 100或者其它
|
|
光纤长度
|
m
|
0.8或者其它
|
|
封装尺寸
|
mm
|
P2:65x12x7 P3:80x12x8 P4:100x15x10
|
|
工作温度
|
℃
|
0~+75
|
|
储存温度
|
℃
|
-40~+85
|
|
类型
|
工作波长
|
泵浦输入光纤
|
输出光纤
|
泵浦效率(min)
|
单臂功率（max）
|
|
7x1
|
780-1000
|
105/125 0.12
|
200/220 0.22
|
93%
|
50W
|
|
7x1
|
780-1000
|
105/125 0.12
|
X/125DC
|
95%
|
50W
|
|
7x1
|
780-1000
|
105/125 0.15
|
200/220 0.22
|
90%
|
50W
|
|
7x1
|
780-1000
|
105/125 0.15
|
X/125DC
|
93%
|
80W
|
|
7x1
|
780-1000
|
105/125 0.22
|
X/125DC
|
93%
|
80W
|
|
7x1
|
780-1000
|
105/125 0.22
|
125 0.46
|
95%
|
100W
|
|
7x1
|
780-1000
|
105/125 0.22
|
220/242 0.22
|
96%
|
200W
|
|
7x1
|
780-1000
|
105/125 0.22
|
X/250DC
|
96%
|
100W
|
|
7x1
|
780-1000
|
105/125 0.22
|
400/440 0.22
|
96%
|
100W
|
|
7x1
|
780-1000
|
200/220 0.22
|
X/400DC
|
96%
|
300W
|
|
7x1
|
780-1000
|
220/242 0.22
|
X/400DC
|
96%
|
300W
|
其他指标要求和高功率条件可协商；如有特殊要求，可特别提出。
|

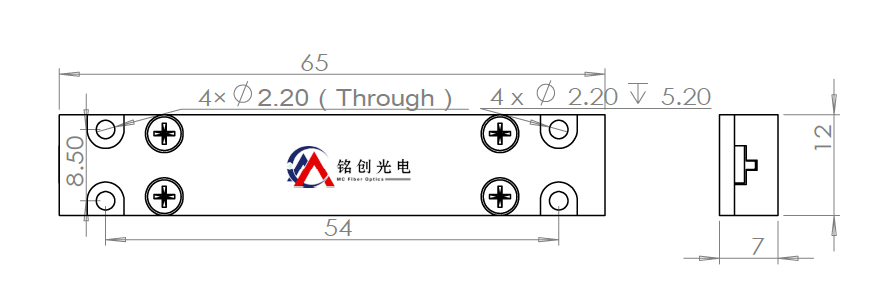

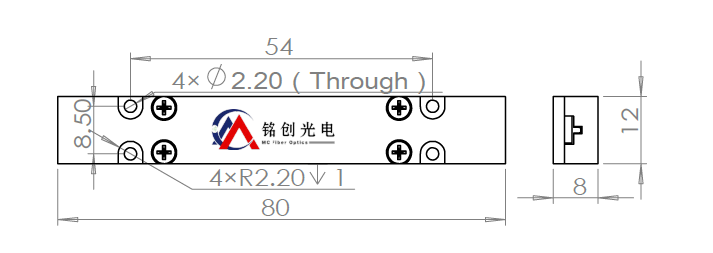

封装尺寸
|
P1
|
P2
|
P3
|
P4
|
|
mm
|
5x5x50
|
65x12x7
|
80x12x8
|
100x15x10
|
P2
|
MCMPC
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
|
Nx1
|
泵浦波长/泵浦功率
|
泵浦光纤
|
输出光纤
|
光纤长度
|
封装类型
|
|
|
7-7x1
|
915/25-915nm 25W
976/50-976nm 50W
S-其它
|
105/125/22-
105/125um NA0.22
S-具体光纤类型
|
20/400/06D-
20/400um NA0.065/0.46
S-具体光纤类型
|
08-0.8m
10-10m
S-其它
|
2-P2
3-P3
4-P4
|
