产品名称 : C+L波段三端口保偏光纤环行器


产品型号:MCPCIR-CL-00-C-S-D-P15-10-L-FA


工作波长:C+L波段


功率 : 300-2000mW


光纤类型 : PM1550

C+L波段三端口保偏光纤环行器
咨询热线
0755-23736280
C+L波段三端口保偏光纤环行器

 三端口保偏光纤环行器是一种多端口非互易光学器件,光只能沿一个方向传播。信号若从端口1输入,则从端口2输出;而信号从端口2输入,则将从端口3输出,其输出损耗都很小;光从端口2输入时,从端口1输出时损耗很大,同样光从端口3输入时,从端口1、2中输出时损耗也很大。

铭创光电可以生产三端口、四端口、不同功率、不同波长的光纤环行器,产品广泛用在光纤激光器、仪器仪表、色散补偿装置、光纤传感、科学研究等领域。
产品特点
应用领域
低插入损耗
光纤激光器
高隔离度
光纤放大器
高稳定性和可靠性
光纤传感/光纤通信

产品指标

参数
单位
数值
中心波长
nm
C+L波段
工作波长范围
nm
1528-1610
单双级

双极
峰值隔离度(Type)
dB
50
隔离度 (min)
dB
40
插入损耗(Type)
dB
0.7
插入损耗 (max)
dB
0.9
消光比(min)
dB
20
承受光功率
mW
300、1000、2000可选
峰值功率(脉冲)
KW
<10@ns pulse
工作轴

单轴工作 or 双轴工作
串扰(min)
dB
50
回波损耗(min)
dB
50
光纤类型

PM1550
封装尺寸
mm
Φ5.5XL35(单轴)Φ5.5xL50(双轴)
工作温度
-5~+70
存储温度
-40~+85
测温环境在25℃;
以上数据不含接头,如增加接头,插入损耗增加0.3dB,回损降低5dB,消光比降低2dB,默认光纤慢轴对准Key键。

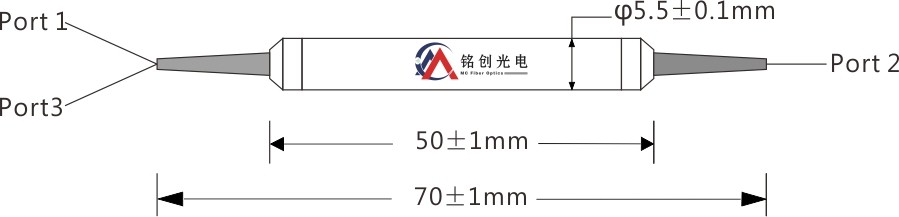

封装尺寸


 选型信息

MCPCIR
工作波长
功率大小
功率类型
工作轴
单双级
光纤类型
尾纤长度
尾套类型
连接头类型
CL-C+L波段

00-0.3W
01-1W

P-脉冲
C-连续
B-双轴工作
S-慢轴工作
F-快轴工作
S-单级
D-双极
P15-PM1550
08-0.8m
10-1.0m
15-1.5m
S-其它
B-250um裸纤
L-900um松套管
S-其它
N-None
FP-FC/PC
FA-FC/APC
S-其它
选型参考 MCPCIR-CL-00-C-S-D-P15-10-L-FA
三端口保偏光纤环行器,中心波长C+L波段,连续功率300mW,慢轴工作,双级,PM1550,光纤长度1米,900um松套管,FC/APC,光纤慢轴对准key键。
如需要了解详细信息请与我们销售人员联系,我们有保留指标修订而不预先通知的权利。
