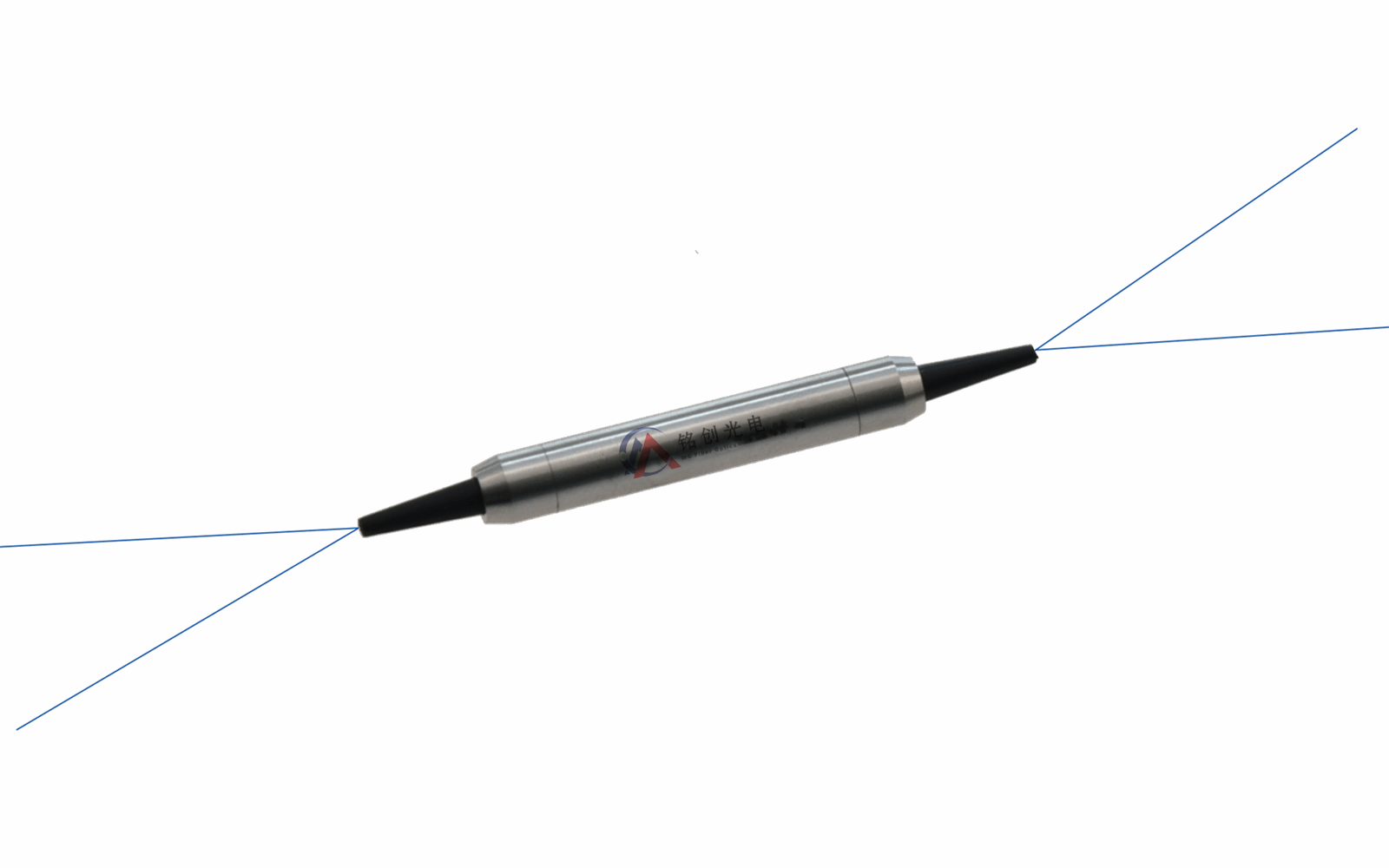

产品名称 : 1550/2050nm波分复用器+耦合器集成器件
工作波长:1550/2050nm
波分复用器+光纤耦合器集成器件是集成波分复用器和光纤耦合器二者功能的器件，对耦合信号光泵浦光的同时对信号光进行分光，结构紧凑，节约成本，节省空间的优点。应用于光纤激光器，光纤放大器，光纤传感等领域。
|
产品特点
|
应用领域
|
|
低插入损耗
|
光纤激光器/光纤放大器
|
|
高隔离度
|
光通信领域
|
|
结构紧凑，可靠性高
|
激光雷达
|
|
参数
|
单位
|
数值
|
|
|
中心波长
|
nm
|
1950/2000/2050
|
|
|
信号波长范围
|
nm
|
±40
|
|
|
信号端插损（max）
|
dB
|
1.8
|
|
|
Tap端分光比
|
%
|
1-50可选
|
|
|
Tap端分损耗
|
dB
|
1%(19.5~22), 5%(13.5 ~ 16.0)
|
|
|
WDM隔离度（min）
|
Signal channel
|
dB
|
25
|
|
Pump channel
|
dB
|
12
|
|
|
泵浦波长范围
|
nm
|
1520-1590
|
|
|
插入损耗（Pump to Common）
|
dB
|
≤1
|
|
|
偏振相关损耗
|
dB
|
0.1
|
|
|
回波损耗（min）
|
dB
|
50
|
|
|
承受功率(CW)
|
W
|
0.5, 2, 3, 10
|
|
|
峰值功率
|
KW
|
≤10@ns
|
|
|
光纤类型
|
|
Pump: SMF-28e或其它；Common and tap SM1950或其它
|
|
|
拉力
|
N
|
5
|
|
|

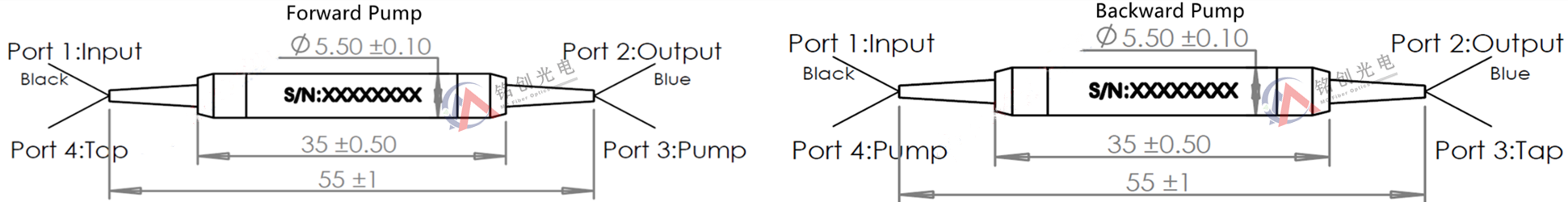

封装尺寸
|
mm
|
Ø5.5 x L35(<5W), 60x12x8(>5W)
|
|
|
工作温度
|
℃
|
-5~+70
|
|
|
储存温度
|
℃
|
-40~+85
|
|
|
MCWTH
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
⑨
|
|
工作波长
|
功率大小
|
功率类型
|
Tap端分光
|
泵浦方式
|
光纤类型
|
尾纤长度
|
尾套类型
|
连接头类型
|
|
|
5505-1550/2050nm
|
00-300mW
01-1W
05-5W
10-10W
|
P-脉冲
C-连续
|
01-1%
05-5%
10-10%
|
B-反向泵浦
F-正向泵浦
|
S2-SMF-28e
S1-SM1950
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um 裸纤
L-900um套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
SA-SC/APC
S-其它
|
