产品名称 : 1550/2050nm波分复用器+隔离器集成器件
产品型号：MCWIH-5505-S-00-C-F-S2/S1-10-L-FA
工作波长:1550/2050nm
|
产品特点
|
应用领域
|
|
低插入损耗
|
光纤激光器/光纤放大器
|
|
高隔离度
|
光通信领域
|
|
结构紧凑，可靠性高
|
激光雷达
|
|
参数
|
单位
|
数值
|
||
|
单双级
|
-
|
单级
|
双级
|
|
|
信号波长
|
nm
|
2050
|
||
|
信号波长范围
|
nm
|
±20
|
||
|
信号端插损（max）
|
dB
|
1.5
|
1.8
|
|
|
信号隔离度（min）
|
dB
|
16
|
35
|
|
|
WDM隔离度（min）
|
Signal channel
|
dB
|
25
|
|
|
Pump channel
|
dB
|
12
|
||
|
泵浦波长范围
|
nm
|
1520-1590
|
||
|
插入损耗（Pump to Common）
|
dB
|
≤1.0
|
||
|
偏振相关损耗
|
dB
|
0.15
|
||
|
回波损耗（min）
|
dB
|
50
|
||
|
最大承受功率(CW)
|
W
|
0.5, 2, 3, 10,
|
||
|
峰值功率
|
KW
|
1,5,10
|
||
|
光纤类型
|
-
|
Pump:SMF-28e或其它；Common and Signal SM1950
|
||
|
拉力
|
N
|
5
|
||
|

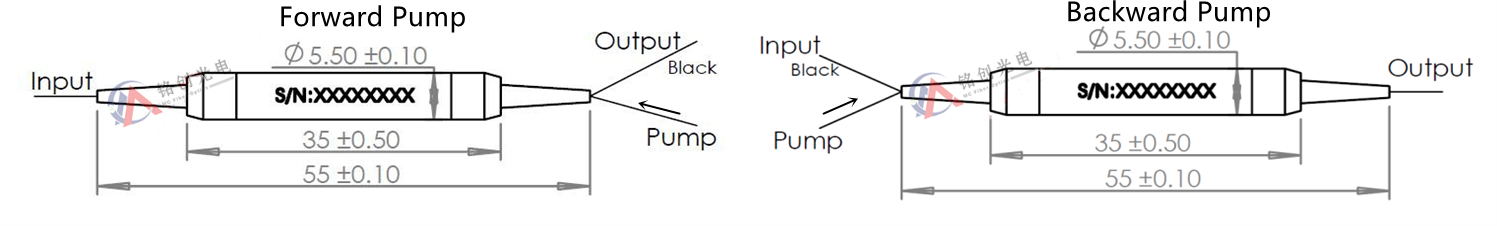

封装尺寸
|
mm
|
Ф5.5× L35(<5W), 60x12x8(>5W)
|
||
|
工作温度
|
℃
|
-5~+70
|
||
|
储存温度
|
℃
|
-40~+85
|
||
|
MCWIH
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
⑨
|
|
工作波长
|
单双级
|
功率大小
|
功率类型
|
泵浦方式
|
光纤类型
|
光纤长度
|
套管类型
|
接头类型
|
|
|
5505-1550/2050nm
|
S-单级
D-双级
|
00-300mW
01-1W
S-其它
|
P-脉冲
C-连续
|
B-后向泵浦
F-正向泵浦
|
S2-SMF-28e
S1-SM1950
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um裸纤
L-900um套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
