产品名称 : 偏振分束器/合束器（PBS/PBC）
产品型号：MCPBS-780-00-P7-P70-10-L-FA
工作波长:532~2000nm
功率 : 300mW 1W 5W 10W
|
产品特点
|
应用领域
|
|
低插入损耗/消光比高
|
光纤激光器
|
|
波长选择性多
|
光纤放大器
|
|
高稳定性和可靠性
|
科学研究
|
|
参数
|
单位
|
数值
|
|||||
|
中心波长
|
nm
|
532
|
633/670
|
780/830/850
|
980/1030/1064
|
1310/1480/1550
|
1950/20002050
|
|
工作带宽
|
nm
|
±15
|
±15
|
±20
|
±20
|
±40
|
±40
|
|
插入损耗（Type）
|
dB
|
1.0
|
0.8
|
0.8
|
0.6
|
0.4
|
1.0
|
|
插入损耗(max)
|
dB
|
1.5
|
1.2
|
1.0
|
0.8
|
0.6
|
1.3
|
|
消光比(min)
|
dB
|
18
|
18
|
18
|
22
|
22
|
20
|
|
方向性
|
dB
|
50
|
|||||
|
回波损耗
|
dB
|
50
|
|||||
|
承受功率
|
W
|
100mW
|
0.3-20可选
|
||||
|
光纤类型
|
-
|
PM Panda fiber for Ports 1&2, SM fiber or PM Panda fiber for Port 3
|
|||||
|
光纤长度
|
m
|
1或其它
|
|||||
|
连接头类型
|
-
|
FC/APC
|
|||||
|
最大拉力
|
N
|
5
|
|||||
|

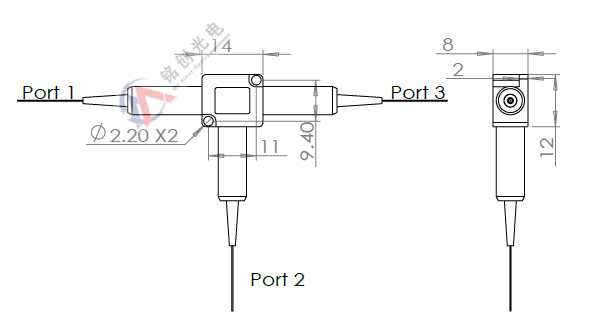

封装尺寸
|
mm
|
14X12X18
|

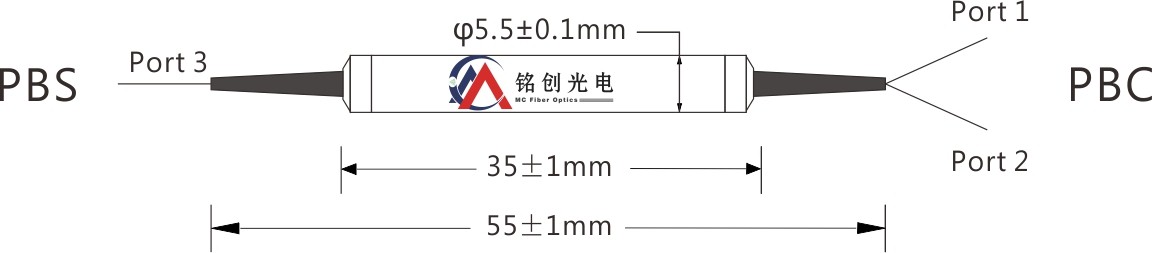

Φ5.5XL35(<5W) 14X12X8(＞5W)
|
||||
|
工作温度
|
℃
|
-5～+70
|
|||||
|
储存温度
|
℃
|
-40～+85
|
|||||
|
MCPBS/C
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
|
工作波长
|
承受功率
|
光纤类型Port1&2
|
光纤类型Port3
|
尾纤长度
|
尾套类型
|
连接头类型
|
|
|
532-532nm
633-633nm
780-780nm
1064-1064nm
1550-1550nm
1950-1950nm
S-其它
|
00-300mW
01-1W
05-5W
10-10W
S-其它
|
P46-PM460
P6-PM630
P7-PM780
P9-PM980
P15-PM1550
P19-PM1950
|
H46-460-HP
P465-PM460慢轴 45°对准 Port 1
P460-PM460慢轴对准Port 1
H6-630-HP
P65-PM630慢轴 45°对准 Port 1
P60-PM630慢轴对准Port 1
H7-780-HP
P75-PM780慢轴 45°对准 Port 1
P70-PM780慢轴对准Port 1
H1-Hi1060
P95-PM980慢轴 45° 对准 Port 1
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um裸纤
L-900um套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
|
|
P90-PM980慢轴对准Port 1
S2-SMF-28e
P155-PM1550慢轴 45°对准 Port 1
P150-PM1550慢轴对准Port 1
S1-SM1950
P195-PM190慢轴 45°对准 Port 1
P190-PM190慢轴对准Port 1
|
|||||||
