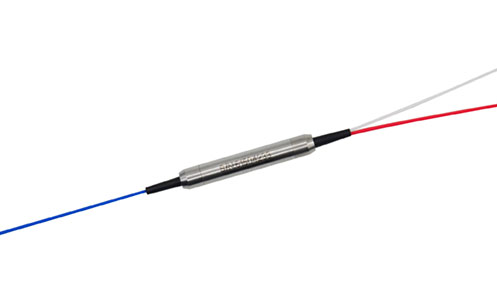

产品名称 : 980/1064nm滤波片型波分复用器


产品型号:MCFWDM-R98/T06-00-HI-10-L-FA


工作波长:980/1064nm


功率 : 300mW 1W 5W 10W 20W


光纤类型 : Hi1060

980/1064nm滤波片型波分复用器
咨询热线
0755-23736280
980/1064nm滤波片型波分复用器

 铭创光电可以提供各种不同波长(850/905、915/980、980/1030、980/1064、980/1310、980/1550、1570/2000nm等)等滤波片型波分复用器,采用成熟的窄带介质膜实现光的滤波,具有插入损耗低,波长选择性大、承受功率高,稳定性高,可实现两路光信号的合波与分波,应用于光纤激光器、光纤放大器、光纤通信、光纤传感等领域。

产品特点
应用领域
低插入损耗
光纤激光器
高通道隔离度
光纤放大器
高稳定性和可靠性
光纤传感
结构紧凑
光纤通信

产品指标

参数
单位
数值
透射波长
nm
1020-1080
透射隔离度(min)
dB
25
透射插入损耗(max)
dB
0.8
反射波长
nm
960-990
反射隔离度(min)
dB
12
反射插入损耗(max)
dB
0.5
偏振相关损耗(max)
dB
0.1
回波损耗(min)
dB
50
承受功率
W
0.3、1、5、10可选
光纤类型

Hi1060
承受拉力
N
5
封装尺寸
mm
φ5.5x35
工作温度
-5 ~ +70
储存温度
-20 ~ +85
测温环境在25℃;以上数据不含头,如果增加连接头,插入损耗增加0.3dB,回损降低5dB。

封装尺寸


 选型信息

MCFWDM
工作波长
功率大小
光纤类型
尾纤长度
尾套类型
连接头类型
R98/T06-R980/T1064nm
00-300mW
01-1W
05-5W
H1-Hi1060
08-0.8m
10-1.0m
15-1.5m
S-其它
B-250um裸纤
L-900um松套管
S-其它
N-None
FP-FC/PC
FA-FC/APC
S-其它
选型参考 MCFWDM-R98/T06-00-H1-10-L-FA
滤波片型波分复用器,反射波长980nm,透射波长1064nm,通过光功率300mW,光纤类型Hi1060,光纤长度1米,900um松套管,FC/APC。
如需要了解详细信息请与我们销售人员联系,我们有保留指标修订而不预先通知的权利。
