产品名称 : 100GHz AAWG
光纤类型 : SMF-28e
|
产品特点
|
应用领域
|
|
100GHz ITU信道间距
|
波分系统
|
|
宽带传输
|
电信系统
|
|
低插入损耗
|
光纤放大器
|
|
高通道隔离度
|
有线电视网络
|
|
高稳定性和可靠性
|
|
|
参数
|
单位
|
数值
|
|
|
工作波长
|
nm
|
ITU Grid
|
|
|
中心波长精度
|
nm
|
±0.05
|
|
|
通道数
|
-
|
16,32,40,48
|
|
|
通道间隔
|
GHz
|
100
|
|
|
信道带宽（min）@-1dB
|
nm
|
0.3
|
|
|
信道带宽（min）@-3dB
|
nm
|
0.5
|
|
|
插入损耗（max）
|
dB
|
6.0
|
|
|
隔离度
|
隔离度（min）邻近通道
|
dB
|
25
|
|
隔离度（min）非邻近通道
|
dB
|
30
|
|
|
总串扰（min）
|
dB
|
＞23
|
|
|
通道一致性（max）
|
dB
|
＜0.75
|
|
|
均匀度（max）
|
dB
|
1.2
|
|
|
偏振相关损耗（max）
|
dB
|
0.5
|
|
|
偏振模色散（max）
|
ps
|
0.5
|
|
|
方向性（min）
|
|
50
|
|
|
回波损耗（min）
|
dB
|
45
|
|
|
承受功率CW
|
mW
|
300
|
|
|
光纤类型
|
|
SMF-28e
|
|
|
工作温度
|
℃
|
-5 ~ +70
|
|
|
储存温度
|
℃
|
-20 ~ +85
|
|
|

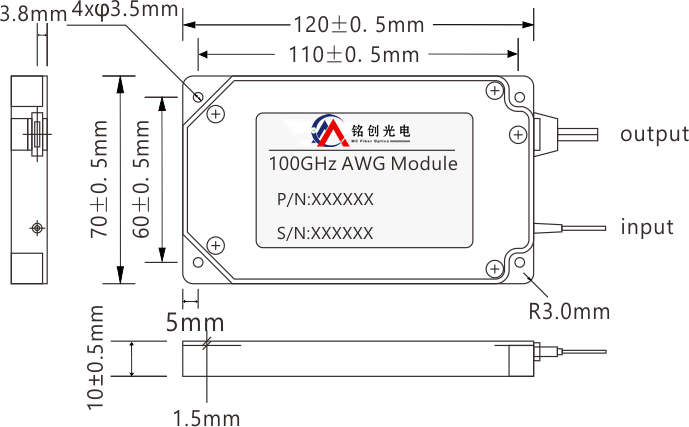

封装尺寸
|
mm
|

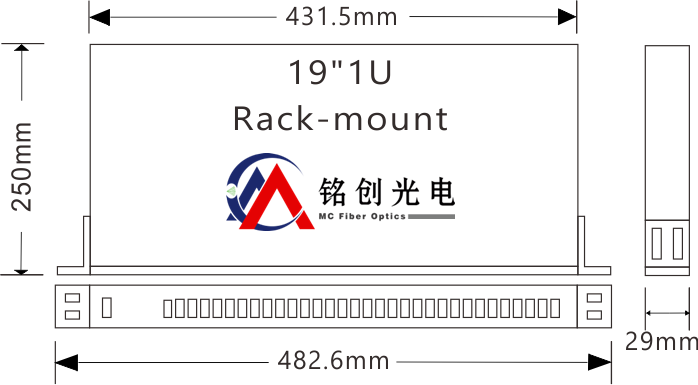

L120xW70xH12 或19寸1U机箱430X250X44
|
|
|
MCAAWG
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
|
通道间隔
|
通道数
|
起始通道
|
封装
|
光纤类型
|
尾纤长度
|
尾套类型
|
连接头类型
|
|
|
1-100GHz
|
16-16CH
32-32CH
40-40CH
48-48CH
|
C21-1560.61nm
C22-1559.79nm
C23-1558.98nm
|
1-模块
2-1U机箱
|
S2-SMF-28e
|
10-1.0m
15-1.5m
S-其它
|
B-250um裸纤
L-900um松套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
SP-SC/PC
SA-SC/APC
S-其它
|
