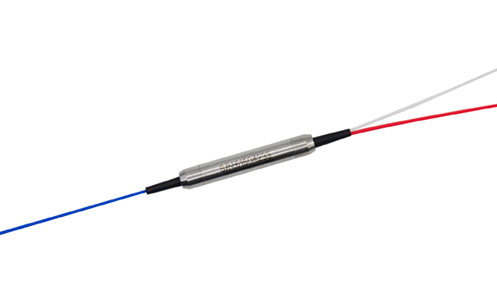

产品名称 : 1064/1550nm滤波片型波分复用器
产品型号：MCFWDM-R06/T55-00-H1-10-L-FA
工作波长:1064/1550
功率 : 300mW 1W 2W 5W 10W
光纤类型 : Hi1060
铭创光电推出的1064/1550nm滤波片型波分复用器选用性能优良的薄膜滤光片，以保证高品质的光学性能，稳定可靠。滤波片型波分复用器可实现两路光信号的合波与分波，应用于光纤激光器，光纤放大器，产品通过Telcordia GR-1221-CORE试验，符合RoHS要求。
|
产品特点
|
应用领域
|
|
低插入损耗
|
光纤激光器
|
|
高通道隔离度
|
光纤放大器
|
|
高稳定性和可靠性
|
光纤传感
|
|
结构紧凑
|
光纤通信
|
|
参数
|
单位
|
数值
|
|
透射波长
|
nm
|
1520-1580
|
|
透射隔离度(min)
|
dB
|
25
|
|
透射插入损耗(max)
|
dB
|
0.8
|
|
反射波长
|
nm
|
1020-1080
|
|
反射隔离度(min)
|
dB
|
12
|
|
反射插入损耗(max)
|
dB
|
0.5
|
|
偏振相关损耗(max)
|
dB
|
0.1
|
|
回波损耗(min)
|
dB
|
50
|
|
承受功率
|
W
|
0.3、1、5、10可选
|
|
光纤类型
|
Hi1060
|
|
|
承受拉力
|
N
|
5
|
|

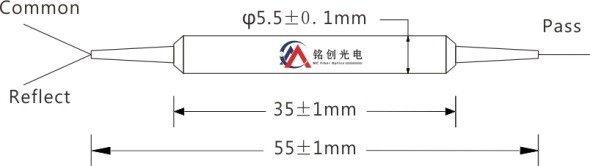

封装尺寸
|
mm
|
φ5.5x35
|
|
工作温度
|
℃
|
-5 ～ +70
|
|
储存温度
|
℃
|
-20 ～ +85
|
|
MCFWDM
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
|
工作波长
|
功率大小
|
光纤类型
|
尾纤长度
|
尾套类型
|
连接头类型
|
|
|
R06/T55-R1064/T1550nm
|
00-300mW
01-1W
05-5W
|
H1-Hi1060
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um裸纤
L-900um松套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
