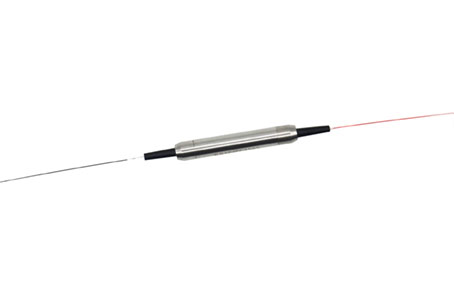

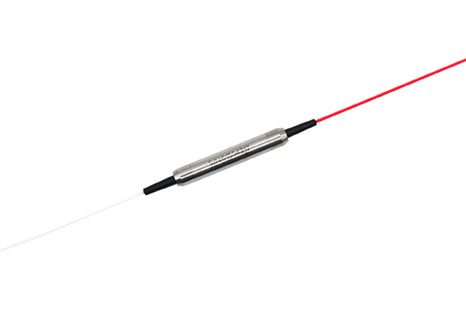

产品名称 : 保偏光纤滤波器
产品型号：MCPMBPF-1550-2-C-00-P15-10-L-FA
工作波长:1030-1950nm
功率 : 300mW 1W 2W 5W 10W
光纤类型 : PM980 PM1550 PM1950
|
产品特点
|
应用领域
|
|
低插入损耗
|
光纤激光器
|
|
高通道隔离度
|
光纤传感
|
|
高稳定性和可靠性
|
光纤放大器
|
|
结构紧凑
|
光纤通信
|
|
参数
|
单位
|
数值
|
|
中心波长
|
nm
|
见下表
|
|
带宽@0.5dB
|
nm
|
2 5 6 8
|
|
插入损耗（max）
|
dB
|
0.8
|
|
隔离度（min）
|
dB
|
25
|
|
消光比(min)
|
dB
|
20
|
|
回波损耗（min）
|
dB
|
50
|
|
承受功率（CW）
|
W
|
0.5 1 2 5 10
|
|
峰值功率（脉冲）
|
KW
|
＜1 2 5@ns pulse
|
|
光纤类型
|
-
|
PM980 PM1550 PM1950
|
|
尾纤长度
|
m
|
1.0
|
|
封装尺寸
|
mm
|
φ5.5xL35
|
|
承受拉力
|
N
|
5
|
|
工作温度
|
℃
|
-5~+70
|
|
储存温度
|
℃
|
-40~+85
|
|
中心波长(nm)
|
Min.PB@0.5dB(nm)
|
Min.SB (nm)
|
|
1030
|
2
|
6 @25dB down
|
|
6
|
10 @25dB down
|
|
|
1040
|
2.2
|
6 @25dB down
|
|
1053
|
2
|
6 @25dB down
|
|
1064
|
2
|
6 @30dB down
|
|
5
|
12 @30dB down
|
|
|
8
|
20 @30dB down
|
|
|
1080
|
2
|
6 @25dB down
|
|
其它中心波长带宽的滤波器也可以定制，有最小起订量的要求，如果需要请联系我们
|
||
|
中心波长(nm)
|
Min.PB@0.5dB(nm)
|
Min.SB (nm)
|
|
1550.12
|
0.2
|
0.5 @25dB down
|
|
0.4
|
0.8 @25dB down
|
|
|
0.8
|
1.2 @25dB down
|
|
|
1550
|
2
|
6 @30dB down
|
|
5
|
12 @30dB down
|
|
|
10
|
20 @30dB down
|
|
|
15
|
25 @30dB down
|
|
|
其它中心波长带宽的滤波器也可以定制，有最小起订量的要求，如果需要请联系我们
|
||
|
中心波长(nm)
|
Min.PB@0.25dB(nm)
|
Min.SB(nm)
|
|
1950
|
20
|
1850-1930mn & 1970~2050nm
|
|
其它中心波长带宽的滤波器也可以定制，有最小起订量的要求，如果需要请联系我们
|
||
|
MCPMBPF
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
|
工作波长
|
带宽
|
功率类型
|
功率大小
|
光纤类型
|
尾纤长度
|
尾套类型
|
连接头类型
|
|
|
1030-1030nm
1053-1053nm
1064-1064nm
1550-1550nm
1950-1950nm
S-其它
|
2-2nm
2.2-2.2nm
5-5nm
6-6nm
8-8nm
S-其它
|
P-脉冲
C-连续
|
00-300mW
01-1W
05-5W
10-10W
|
P9-PM980
P15-PM1550
P19-PM1950
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um裸纤
L-900um套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
