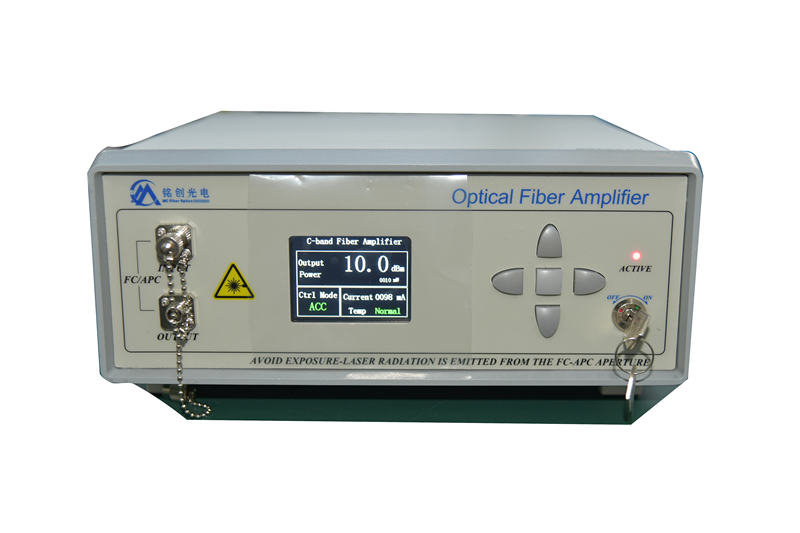

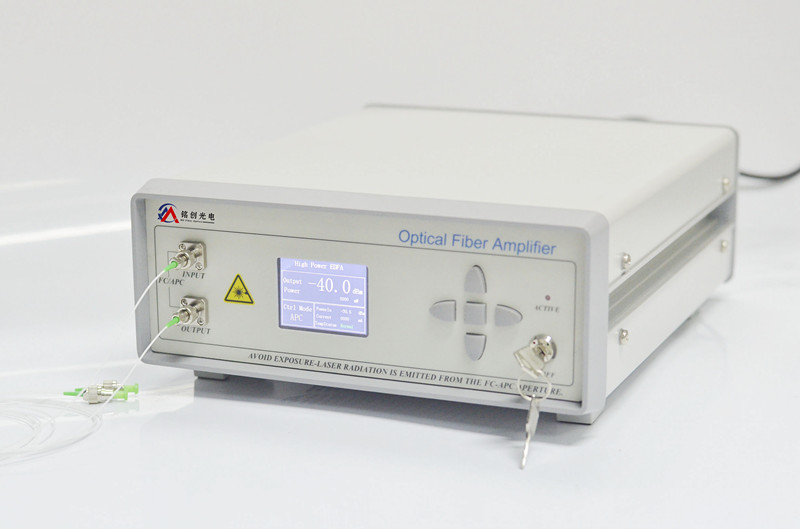

产品名称 : C波段保偏掺铒光纤放大器
产品型号：MCPMEDFA-BA-1550-23-P15-1-FA-T2
工作波长:C波段
光纤类型 : PM1550
|
产品特点
|
应用领域
|
|
增益系数高
|
光纤传感
|
|
宽波长范围
|
光纤通信
|
|
低噪声/高消光比
|
科学研究
|
|
参数
|
单位
|
数值
|
|
|
型号名称
|
-
|
MCEDFA-PA
|
MCEDFA-BA
|
|
工作波长1
|
nm
|
1530-1565
|
|
|
激光模式
|
-
|
CW
|
|
|
输入功率
|
dBm
|
-30～-20
|
-6～+3
|
|
饱和输出功率
|
dBm
|
14@-3dBm输入
|
17/20/23/26@-3dBm输入
|
|
增益系数
|
dB
|
30
|
25
|
|
输入/输出隔离度
|
dB
|
>35
|
|
|
消光比
|
dB
|
≥20, 23(Type)
|
|
|
噪声指数
|
dB
|
＜5.0
|
＜6.0
|
|
偏振相关增益
|
dB
|
＜0.3
|
＜0.5
|
|
偏振模式色散
|
ps
|
0.5
|
|
|
输入/输出光纤类型
|
|
PM1550
|
|
|
光纤长度
|
m
|
1
|
|
|
连接头类型
|
|
FC/APC或者其它
|
|
|
工作温度
|
℃
|
-5 ～ + 35
|
|
|
工作湿度范围
|
％
|
0-70
|
|
|
功耗
|
W
|
＜30
|
|
|
供电方式
|
|
DC5V 或者AC 100-240V
|
|
|
产品尺寸
|
mm
|

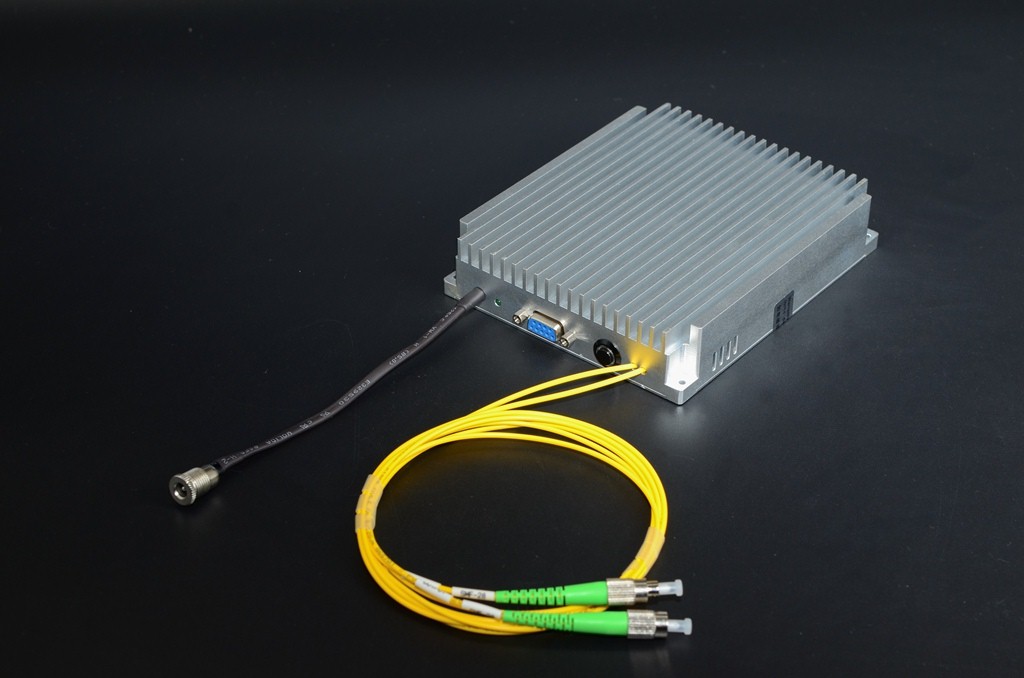

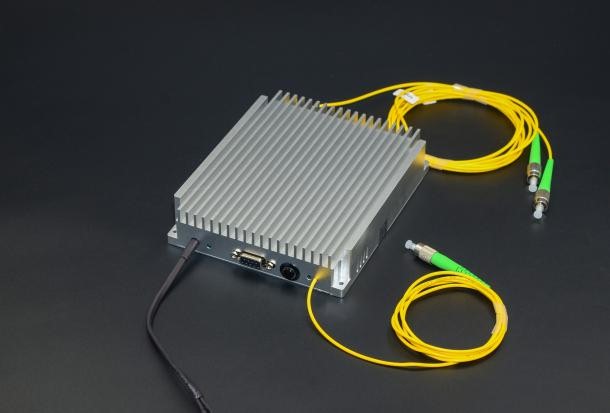

台式280(L)X260(W)x120(H) ；模块150(L)X125(W)x20(H)
|
|
|
通信接口
|
|
台式的可选配DB9 接口或者上位机软件；模块的默认DB9接口和上位机软件
|
|
|
工作模式
|
|
ACC自动电流控制/APC自动功率控制
|
|
备注：1 工作波长范围1530-1565mn之间，典型值1550nm，也可做宽谱放大;高功率放大不同波长增益不一样，具体需要确认；
尺寸
|
MCPMEDFA
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
|
放大形式
|
工作波长
|
输出功率
|
尾纤类型
|
尾纤长度
|
连接头类型
|
封装类型
|
|
|
PA-小信号放大器
BA-功率放大器
|
C-C波段
S-其它
|
14-14dBm
17-17dBm
20-20dBm
23-23dBm
26-26dBm
S-其它
|
P15-PM1550
|
0-法兰
1-1m
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
T1-台式
T2-台式带通信接口
M1-模块
M2-模块带通信接口
|
