产品名称 : 掺铒光纤放大器/拉曼放大器混合集成模块
铭创光电生产的放大器模块内部同时集成了掺铒光纤放大器和一阶拉曼光纤放大器泵浦，与传统 EDFA 和拉曼放大系统相比，采用该模块可显著降低系统复杂性，减小体积，提高可靠性。适合用于超长距离的大容量高速光纤通信和光纤分布式传感。
|
产品特点
|
应用领域
|
|
宽波长范围
|
长距离光通信网
|
|
高增益系数
|
光纤分布式传感
|
|
低噪声指数
|
光纤激光器
|
|
参数
|
单位
|
数值
|
|
波长范围
|
nm
|
1530~1565
|
|
输入功率
|
dBm
|
-6~+3
|
|
饱和输出功率
|
dBm
|
20/23@-3dBm输入
|
|
噪声指数
|
dB
|
5.0@-3dBm输入
|
|
偏振相关增益
|
dB
|
<0.3
|
|
偏振模色散
|
ps
|
0.5
|
|
输入/输出端隔离度
|
dB
|
>35
|
|
光纤类型
|
-
|
SMF-28
|
|
连接头类型
|
-
|
FC/APC
|
|
工作温度
|
℃
|
-5 ～ + 35
|
|
工作湿度范围
|
％
|
0-70
|
|
供电方式
|
-
|
DC 12V3A
|
|

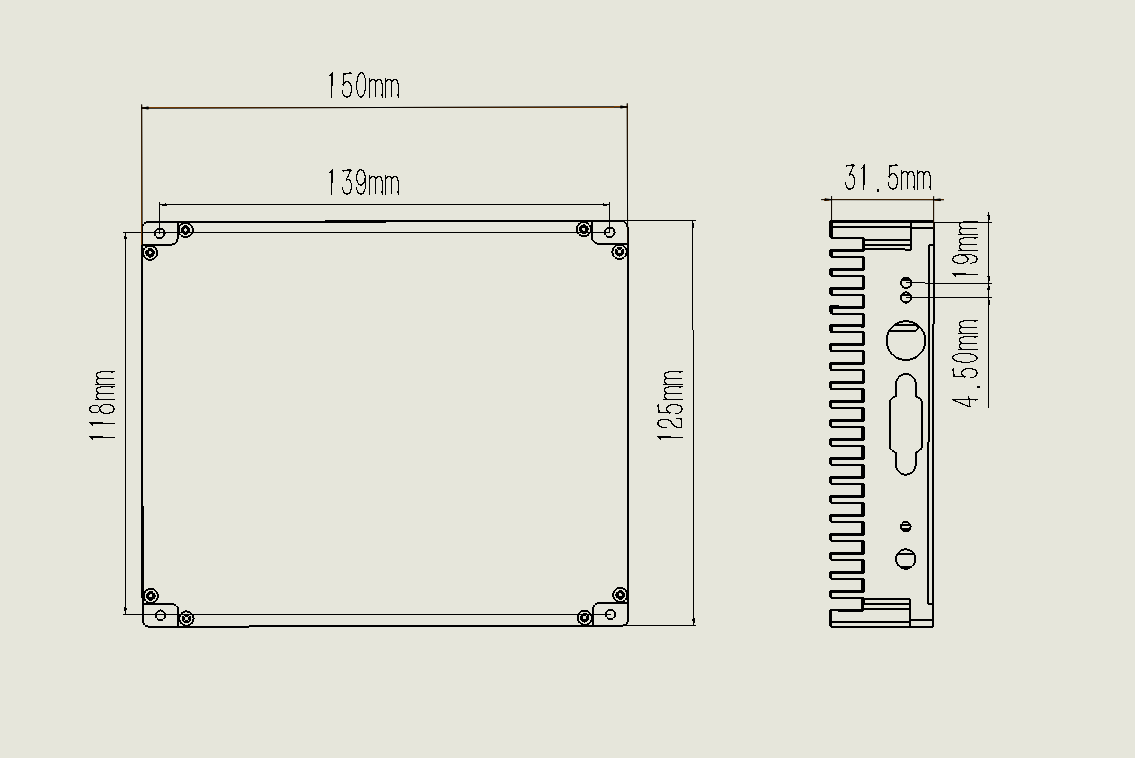

产品尺寸
|
mm
|
150(L)X125(W)x31.5(H)
|
|
通信接口
|
|
DB9接口和上位机软件
|
|
工作模式
|
|
自动电流控制(ACC)/自动功率控制(APC)
|
|
参数
|
单位
|
数值
|
|
泵浦波长
|
nm
|
1425/1435/1455/1465
|
|
波长精度
|
nm
|
±5
|
|
泵浦功率max
|
mW
|
500
|
|
泵浦光偏振度DOP
|
-
|
5% (Type)，10%(Max)
|
|
光纤类型
|
-
|
SMF-28
|
|
连接头类型
|
-
|
FC/APC
|
|
工作温度
|
℃
|
-5 ～ + 35
|
|
工作湿度范围
|
％
|
0-70
|
|
供电方式
|
-
|
DC 12V3A
|
|
产品尺寸
|
mm
|
模块150(L)X125(W)x31.5(H)
|
|
通信接口
|
|
模块的默认DB9接口和上位机软件
|
|
工作模式
|
-
|
自动电流控制(ACC)
|
|
MCHEA
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
|
EDFA类型
|
EDFA功率
|
拉曼泵浦波长
|
拉曼泵浦功率
|
尾纤类型
|
尾纤长度
|
连接头类型
|
封装类型
|
|
|
BA-功率放大
|
20-20dBm
23-23dBm
S-其它
|
1455-1455nm
|
200-200mW
500-500mW
|
S2-SMF-28e
|
0-法兰
1-1m
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
T1-台式
M2-模块带通信接口
|
