产品名称 : 光纤隔离器+滤波器集成器件
产品型号：MCIBH-1550-02-C-00-S-P15-10-L-FA
工作波长:1030-1950nm
功率 : 50mW 300mW 300mW-20W
光纤类型 : SM Fiber or PM Fiber
光纤隔离器+光纤滤波器集成器件是集成隔离器功能和带通滤波器功能的器件，对抑制信号噪声带宽有很好的效果，隔离度高，结构紧凑，节约成本，节省空间的优点。应用于光纤激光器，光纤放大器，光纤传感等领域。
|
产品特点
|
应用领域
|
|
低插入损耗
|
光纤激光器/光纤放大器
|
|
高隔离度
|
光通信领域
|
|
结构紧凑，可靠性高
|
激光雷达
|
|
参数
|
单位
|
数值
|
|||||
|
单级
|
单级
|
单级
|
双级
|
单级
|
双级
|
||
|
信号光中心波长
|
nm
|
1030/1040
|
1053/1064
|
1550
|
1950
|
||
|
隔离度（min）
|
dB
|
28
|
32
|
32
|
45
|
16
|
30
|
|
插入损耗（max）
|
dB
|
4.2
|
2.3
|
1.0
|
1.3
|
1.7
|
2.0
|
|
通过带宽@0.5dB
|
nm
|
见下表
|
|||||
|
偏振相关损耗(only SM Fiber)
|
dB
|
0.1
|
|||||
|
消光比（only PM fiber）
|
dB
|
≥20
|
≥20
|
||||
|
回波损耗（min）
|
dB
|
50
|
|||||
|
光纤类型
|
SM Fiber or PM Fiber
|
||||||
|
工作轴（only PM fiber）
|
单轴工作 or 双轴工作
|
||||||
|
最大承受功率(CW)
|
mW
|
50
|
300
|
300mW-20W可选
|
|||
|
峰值功率
|
KW
|
≤1@ns
|
≤10@ns
|
||||
|

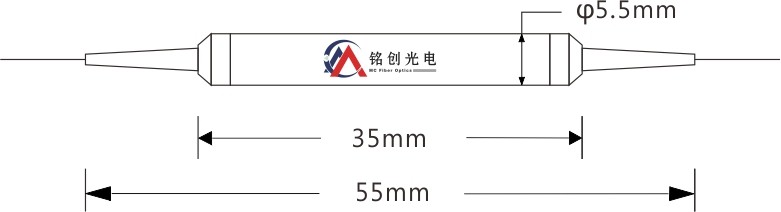

封装尺寸
|
mm
|
φ5.5X35
|
φ5.5X35 （＜5W）or 60X12X8（＞5W）
|
||||
|
拉力
|
N
|
5
|
|||||
|
工作温度
|
℃
|
-5~+70
|
|||||
|
储存温度
|
℃
|
-40~+85
|
|||||
|
中心波长(nm)
|
Min.PB@0.5dB(nm)
|
Min.SB (nm)
|
|
1030
|
2
|
6 @25dB down
|
|
6
|
10 @25dB down
|
|
|
1040
|
2.2
|
6 @25dB down
|
|
1053
|
2
|
6 @25dB down
|
|
1064
|
2
|
6 @30dB down
|
|
5
|
12 @30dB down
|
|
|
8
|
20 @30dB down
|
|
|
1080
|
2
|
6 @25dB down
|
|
其他中心波长带宽的滤波器也可以定制，有最小其订量的要求，如有需要请联系我们
|
||
|
中心波长(nm)
|
Min.PB@0.5dB(nm)
|
Min.SB (nm)
|
|
1550.12
|
0.2
|
0.5 @25dB down
|
|
0.4
|
0.8 @25dB down
|
|
|
0.8
|
1.2 @25dB down
|
|
|
1550
|
2
|
6 @25dB down
|
|
5
|
6 @30dB down
|
|
|
10
|
12 @30dB down
|
|
|
15
|
20 @30dB down
|
|
|
其他中心波长带宽的滤波器也可以定制，有最小其订量的要求，如有需要请联系我们
|
||
|
Min.PB@0.5dB(nm)
|
Min.SB(nm)
|
|
|
1950
|
6
|
|
|
其他中心波长带宽的滤波器也可以定制，有最小其订量的要求，如有需要请联系我们
|
||
|
MCIBH
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
⑨
|
|
工作波长
|
滤波器带宽
|
功率类型
|
平均功率
|
工作轴
（only PM）
|
光纤类型
|
尾纤长度
|
尾套类型
|
连接头类型
|
|
|
1030-1030nm
1064-1064nm
1550-1550nm
1950-1950nm
S-其它
|
02-2nm
05-5nm
10-10nm
|
P-脉冲
C-连续
|
00-300mW
01-1W
05-5W
10-10W
|
S-慢轴工作,快轴截止
F-快轴工作,慢轴截止
B-双轴工作
|
H1-Hi1060
P1-PM980
S2-SMF-28e
P15-PM1550
S1-SM1950
P15-PM1950
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um裸纤
L-900um松套管
S-其它
|
N-None
FU-FC/PC
FA-FC/APC
S-其它
|
