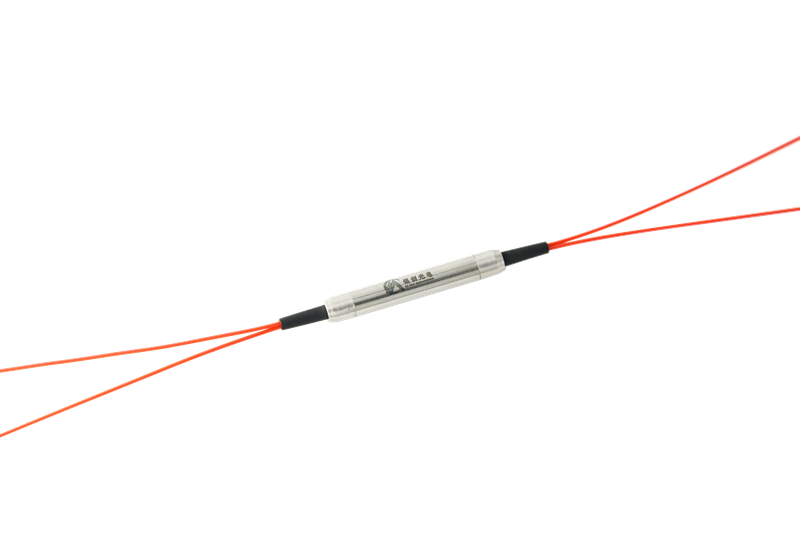

产品名称 : 2050nm1x3/3x3单模光纤拉锥耦合器
产品型号：MCFBT-13-2050-333-00-2-S1-10-L-FA
工作波长:2050nm
功率 : 0.3、2、5W
光纤类型 : SM1950

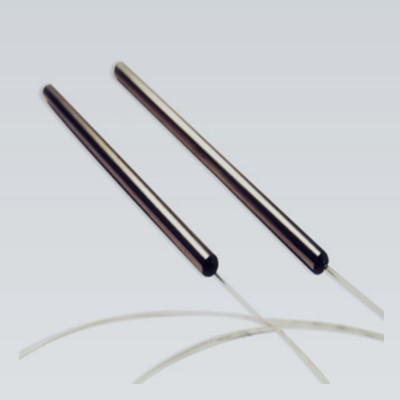

铭创光电生产的熔融拉锥1X3/3x3一次成型的单模光纤拉锥耦合器（FBT Coupler）,能使在光纤中传输的光信号在特殊结构的耦合区发生耦合，进行光功率的再分配，可以生产400-2050nm范围内各种波长、不同分光比的耦合器,熔融拉锥分路器广泛用于光纤通信、水下激光通信、光纤激光器、光纤放大器等领域。
|
产品特点
|
应用领域
|
|
低插入损耗
|
光纤激光器
|
|
波长选择种类多
|
光纤放大器
|
|
高稳定性和可靠性
|
光纤传感
|
|
结构紧凑
|
光纤通信/仪器仪表
|
|
参数
|
单位
|
数值
|
||
|
结构
|
-
|
1x3
|
3x3
|
|
|
中心波长
|
nm
|
2050
|
||
|
带宽
|
nm
|
±20
|
||
|
分光比
|
%
|
分光比可定义（1X3）33/33/33(only3X3)
|
||
|
附加损耗
|
dB
|
0.8
|
1.0
|
|
|
分光比不一致性
|
%
|
±5(1x3)/±10(3x3)
|
||
|
承受功率
|
W
|
0.3、2、5或者其它
|
||
|
光纤类型
|
-
|
SM Fiber
|
||
|
连接头
|
-
|
FC/APC或其它
|
||
|
光纤长度
|
m
|
1或其它
|
||
|

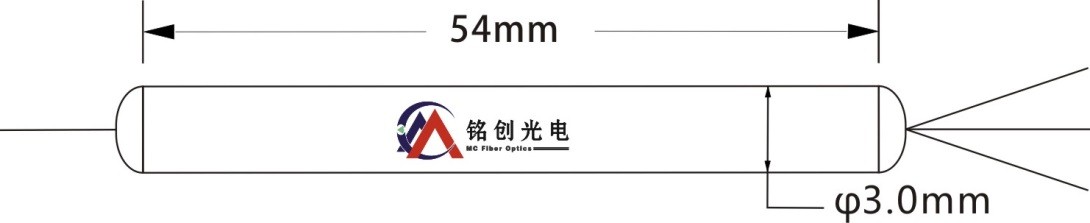

封装尺寸
|
mm
|
φ3.0x54（裸纤）or φ4.0x60(套管)
|
||
|
工作温度
|
℃
|
-40～+85
|
||
|
储存温度
|
℃
|
-40～+85
|
||
|
分光比
|
最大分光比误差
|
|
|
Through Port
|
Coupling Port
|
|
|
40/20/40
|
±5.0
|
±6.0
|
|
35/30/35
|
±4.0
|
±5.0
|
|
33/33/33
|
±6.0
|
±6.0
|
|
30/40/30
|
±4.0
|
±3.0
|
|
25/50/25
|
±3.5
|
±2.4
|
|
20/60/20
|
±3.3
|
±2.0
|
|
15/70/15
|
±3.0
|
±1.8
|
|
10/80/10
|
±2.8
|
±1.6
|
|
5/90/5
|
±2.5
|
±1.5
|
|
MCFBT
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
⑨
|
|
端口
|
工作波长
|
分光比
|
功率大小
|
封装尺寸
|
光纤类型
|
尾纤长度
|
尾套类型
|
连接头类型
|
|
|
13-1x3
33-3x3
|
2050-2050nm
|
424-40/20/40
333-33/33/33
343-30/40/30
252-25/50/25
262-20/60/20
171-15/70/15
181-10/80/10
595-5/90/5
|
00-300mW
01-1W
05-5W
S-其它
|
1-Φ3.0x54mm
2-Φ3.0x60mm
3-Φ4.0x60mm
S-其它
|
S2-SMF-28e
S1-SM1950
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um 裸纤
L-900um松套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
