产品名称 : 1xN(2xN)单模光纤拉锥耦合器模块(1900~2100nm)
工作波长:1900,1950,1970,2000,2050或其它
光纤类型 : SMF-28e,SM1950或其它
铭创光电生产的熔融拉锥单模光纤拉锥耦合器（FBT Coupler）,能使在光纤中传输的光信号在特殊结构的耦合区发生耦合，进行光功率的再分配，可以生产400-2050nm范围内各种波长、不同分光比的耦合器,熔融拉锥分路器广泛用于光纤通信、水下激光通信、光纤激光器、光纤放大器等领域。铭创光电提供多种定制服务，包括定制多种耦合结构（1xN和2xN）、功率、波长、及接头等。
|
产品特点
|
应用领域
|
|
低插入损耗
|
光纤激光器
|
|
低偏振相关损耗
|
光纤放大器
|
|
高回波损耗
|
光纤传感
|
|
高稳定性和可靠性
|
光纤通信/仪器仪表
|
|
参数
|
单位
|
数值
|
|||||
|
结构
|
-
|
1x4/2x4
|
1x6/2x6
|
1x8/2x8
|
|||
|
中心波长
|
nm
|
1900,1950,1970,2000,2050或其它
|
|||||
|
带宽
|
nm
|
±15
|
|||||
|
等级
|
-
|
P
|
A
|
P
|
A
|
P
|
A
|
|
插入损耗(max)
|
dB
|
≤7.2
|
≤7.6
|
≤9.3
|
≤9.9
|
≤10.7
|
≤11.3
|
|
偏振相关损耗
|
dB
|
≤0.25
|
≤0.35
|
≤0.35
|
|||
|
回波损耗
|
dB
|
≥50
|
|||||
|
方向性
|
dB
|
≥55
|
|||||
|
承受功率
|
W
|
0.3、2、5
|
|||||
|
光纤类型
|
-
|
SMF-28e,SM1950或其它
|
|||||
|
连接头
|
-
|
FC/APC或其它
|
|||||
|
光纤长度
|
m
|
1或其它
|
|||||
|

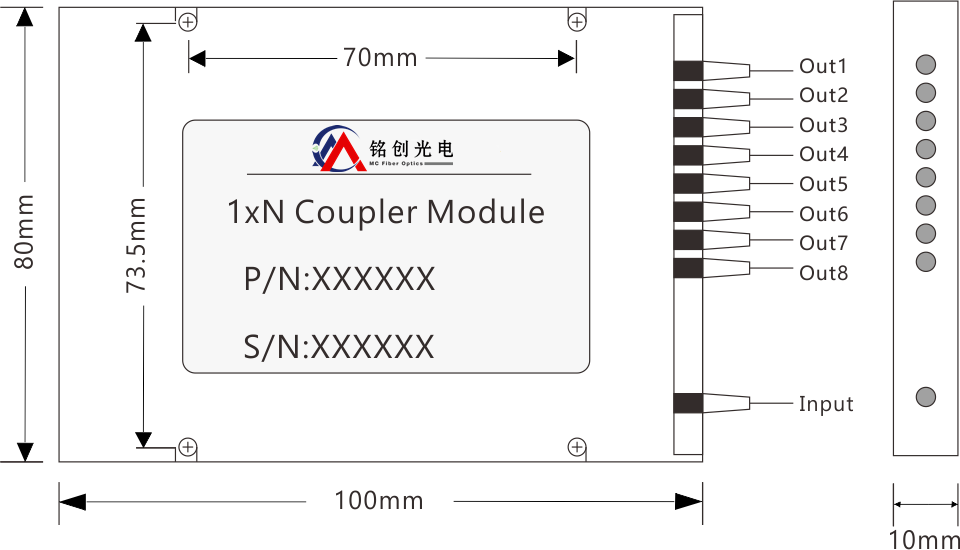

封装尺寸
|
mm
|
100x80x10(ABS)
|
|||||
|
工作温度
|
℃
|
-20～+75
|
|||||
|
储存温度
|
℃
|
-40～+85
|
|||||
|
MCFBT
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
⑨
|
|
等级
|
端口
|
工作波长
|
分光比
|
功率大小
|
光纤类型
|
尾纤长度
|
尾套类型
|
连接头类型
|
|
|
P-P级
A-A级
|
14-1x4
24-2x4
16-1x6
26-2x6
18-1x8
28-2x8
|
1900-1900nm
1950-1950nm
1970-1970nm
2000-2000nm
2050-2050nm
|
EV-均分
S-其它
|
00-300mW
01-1W
05-5W
10-10W
|
S2-SMF-28e
S1-SM1950
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um 裸纤
L-900um松套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
