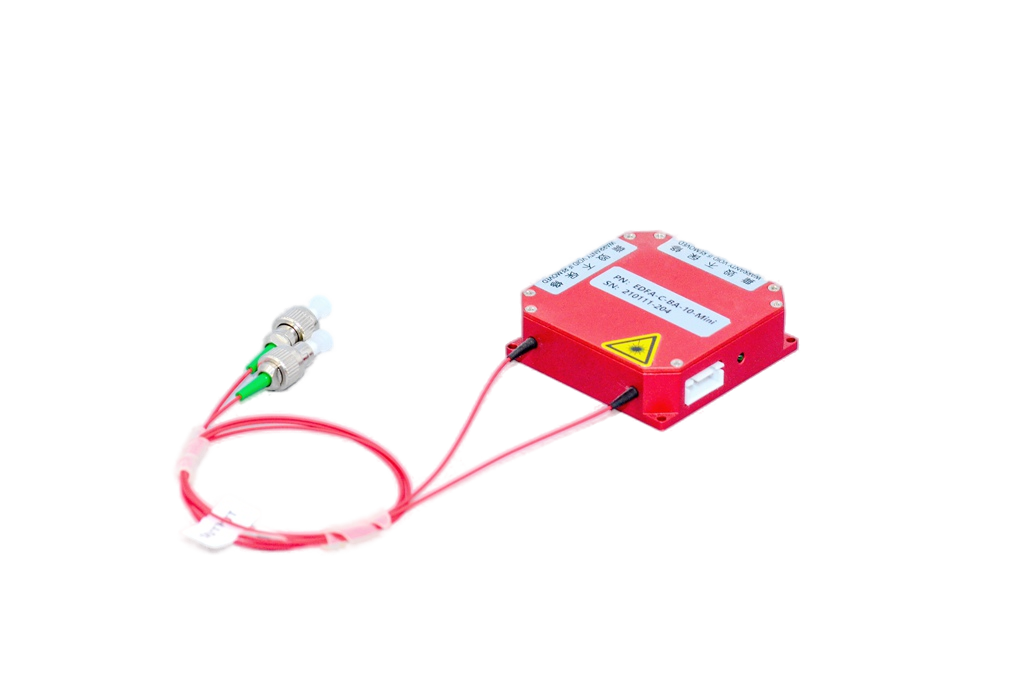

产品名称 : C波段单模掺铒光纤功率放大器-微型模块
产品型号：MCEDFA-BA-C-20-S2-1-FA-Mic
工作波长:C波段
光纤类型 : SMF-28e
铭创光电生产的掺铒光纤功率放大器微型模块可用于1530~1565nm波长范围内激光信号的功率放大，同时采用了独特的小型化封装设计，具有高增益、低噪声、小体积的优点，非常适合狭小空间条件下的应用。
|
产品特点
|
应用领域
|
|
超小型化设计
|
光纤传感
|
|
宽波长范围
|
光纤通信
|
|
低噪声
|
科学研究
|
|
参数
|
单位
|
数值
|
|
型号名称
|
-
|
MCEDFA-BA
|
|
工作波长1
|
nm
|
1530-1565
|
|
激光模式
|
-
|
CW
|
|
输入功率
|
dBm
|
-6～+3
|
|
饱和输出功率
|
dBm
|
10/13/17/20 @-3dBm输入
|
|
输入/输出隔离度
|
dB
|
>35
|
|
噪声指数
|
dB
|
＜5.0
|
|
偏振相关增益
|
dB
|
＜0.3
|
|
偏振模式色散
|
ps
|
0.5
|
|
输入/输出光纤类型
|
-
|
SMF-28e
|
|
光纤长度
|
m
|
1
|
|
连接头类型
|
-
|
FC/APC 或其它
|
|
工作温度
|
℃
|
-5 ～ + 55
|
|
工作湿度范围
|
％
|
0-70
|
|
功耗
|
W
|
＜10
|
|
供电方式
|
-
|
5V DC
|
|
产品尺寸
|
mm
|
模块50(L)X50(W)x15(H)
|
|
通信接口
|
-
|
RS232或TTL串口通信，XH2.54-4PIN
|
|
工作模式
|
-
|
ACC自动电流控制/APC自动功率控制
|
尺寸
|
MCEDFA
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
|
放大形式
|
工作波长
|
输出功率
|
尾纤类型
|
尾纤长度
|
连接头类型
|
封装类型
|
|
|
BA-功率放大器
|
C-C波段
|
10-10dBm
13-13dBm
17-17dBm
20-20dBm
|
S2-SMF-28e
|
0-法兰
1-1m
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
Mic-微型模块
|
