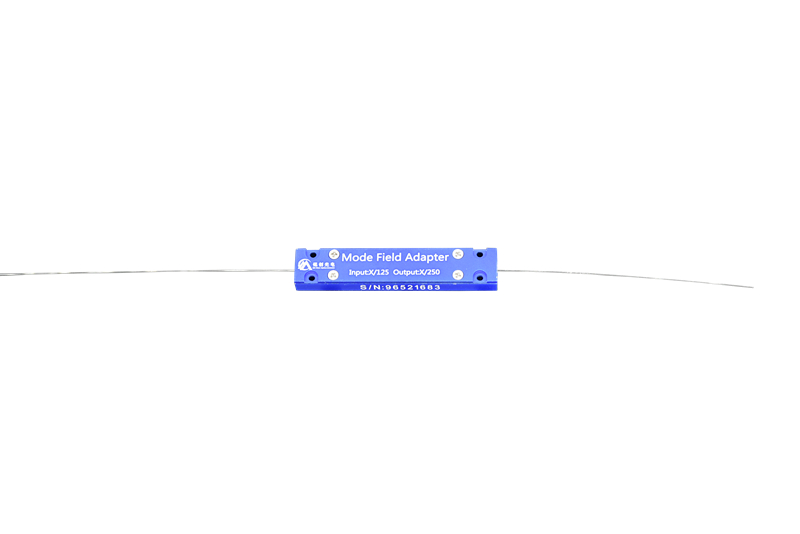

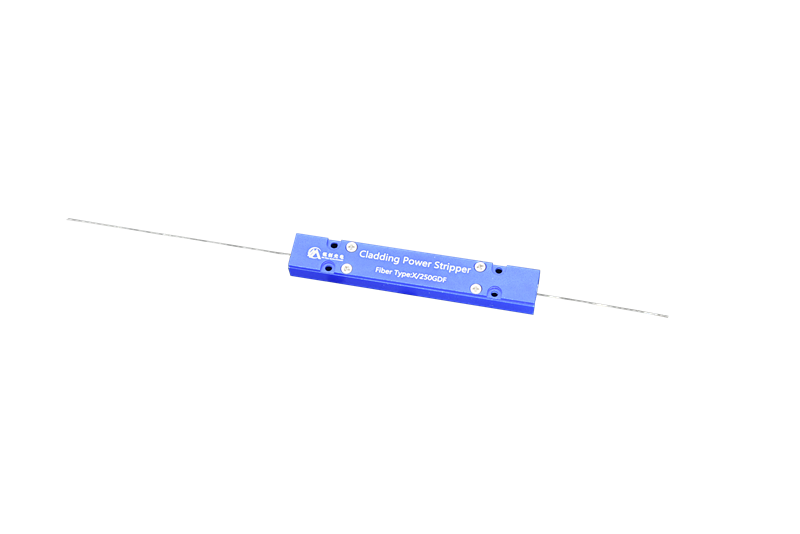

产品名称 : 包层功率剥离器&模场适配器

产品型号：MCCPS&MFA-976-1064-F-030-H1-10/125MDC-P3-10

工作波长:1064nm 1550nm 2000nm

功率 : 1W 5W 10W 20W

光纤类型 : Hi1060 LMA-DGF-10/125-M

咨询热线
0755-23736280

在高功率光纤激光器和光纤放大器中，泵浦光与信号光在掺杂光纤中经过能量交换，泵浦减弱，信号增强，泵浦能量无法全部被吸收，总会有所残留，并在双包层光纤的外包层中传输（如793nm，808nm，915nm, 940nm, 976nm等），这部分能量往往是不需要的，而且可能对后续器件造成伤害，用包层功率剥离器（CPS）可以有效“剥除”包层内的残余泵浦甚至是内包层返回的反射信号光，而在纤芯中传输的信号光能够被很好的保持，包括信号光功率和光束质量因子（M2）。

模场适配器(MFA)连接两种具有不同模场直径（MFD）和数值孔径（NA）)光纤时，可以使得基模信号在熔接点出得到最大限度的通过率；我们可以把CPS&MFA这两个个功能器件集成到一起，减少熔接损耗和产品尺寸空间。

产品特点	应用领域
插入损耗低	光纤激光器
高隔离度	光纤放大器
高稳定性和可靠性	科学研究

产品指标

参数	单位	数值
信号波长	nm	1064/1080/1550/2000
泵浦波长范围	nm	780-1000nm
包层光剥除能力（最小值）	dB	18-20
输入输出光纤类型	/	具体见下表
最小插入损耗	dB	0.2
最大插入损耗	dB	0.7
剥离功率	W	10,20,50
光纤长度	m	1或其它
封装尺寸	mm	80X12X8 100X15X10
工作温度	℃	0～+50
储存温度	℃	-20～+75

测温环境在25℃；光纤保偏非保偏可选

1.0um性能参数指标@正向传输

工作波长	输入光纤	输出光纤	信号光损耗(dB)	Min.剥离效率	Max.剥离功率
1020-1080	Hi1060 or 6/125 DC	10/125 DC	≤0.3	20dB	30W
1020-1080		15/130 DC	≤0.3	20dB	30W
1020-1080		20/125 DC	≤0.3	20dB	30W
1020-1080		25/250 DC	≤0.5	20dB	30W
1020-1080		30/250 DC	≤0.5	20dB	30W
1020-1080		20/400 DC	≤0.5	18dB	100W
1020-1080	10/125 DC or SC	15/130 DC	≤0.5	20dB	30W
1020-1080		20/125 DC	≤0.5	20dB	30W
1020-1080		25/250 DC	≤0.5	20dB	50W
1020-1080		30/250 DC	≤0.5	20dB	100W
1020-1080		20/400 DC	≤0.5	18dB	100W

1.5um性能参数指标@正向传输

工作波长	输入光纤	输出光纤	信号光损耗(dB)	Min.剥离效率	Max.剥离功率
1530-1570	SMF-28e	SMF-GDF-1550	≤0.5	20dB	30W
1530-1570	SMF-GDF-1550	12/130um,NA0.20/0.46	≤0.5	20dB	30W
1530-1570	12/130um,NA0.20/0.46	25/300um,NA0.09/0.46	≤0.5	20dB	30W

2.0um性能参数指标@正向传输

工作波长	输入光纤	输出光纤	信号光损耗(dB)	Min.剥离效率	Max.剥离功率
1950-2050	SM1950	10/130um,NA0.15/0.46	≤0.5	20dB	30W
1950-2050	10/130um,NA0.15/0.46	25/250um,NA0.09/0.46	≤0.5	20dB	30W

1.0um性能参数指标@后向传输

工作波长	输入光纤	输出光纤	信号光损耗(dB)	Min.剥离效率	Max.剥离功率
1020-1080	10/125 DC	Hi1060 or 6/125 DC	≤0.5	20dB	30W
1020-1080	15/130 DC		≤0.5	20dB	30W
1020-1080	20/125 DC		≤0.5	20dB	30W
1020-1080	25/250 DC		≤0.7	20dB	30W
1020-1080	30/250 DC		≤0.7	20dB	30W
1020-1080	20/400 DC		≤0.7	18dB	50W
1020-1080	15/130 DC	10/125 DC or SC	≤0.5	20dB	30W
1020-1080	20/125 DC		≤0.5	20dB	30W
1020-1080	25/250 DC		≤0.7	20dB	50W
1020-1080	30/250 DC		≤0.7	20dB	50W
1020-1080	20/400 DC		≤0.7	18dB	50W

1.5um性能参数指标@后向传输

工作波长	输入光纤	输出光纤	信号光损耗(dB)	Min.剥离效率	Max.剥离功率
1530-1570	SMF-GDF-1550	SMF-28e	≤0.5	20dB	10W
1530-1570	12/130µm,NA0.20/0.46	SMF-GDF-1550	≤0.5	20dB	10W
1530-1570	25/300µm,NA0.09/0.46	12/130um,NA0.20/0.46	≤0.5	20dB	10W

2.0um性能参数指标@后向传输

工作波长	输入光纤	输出光纤	信号光损耗(dB)	Min.剥离效率	Max.剥离功率
1950-2050	10/130µm,NA0.15/0.46	SM1950	≤0.5	20dB	20W
1950-2050	25/250µm,NA0.09/0.46	10/130um,NA0.15/0.46	≤0.5	20dB	50W

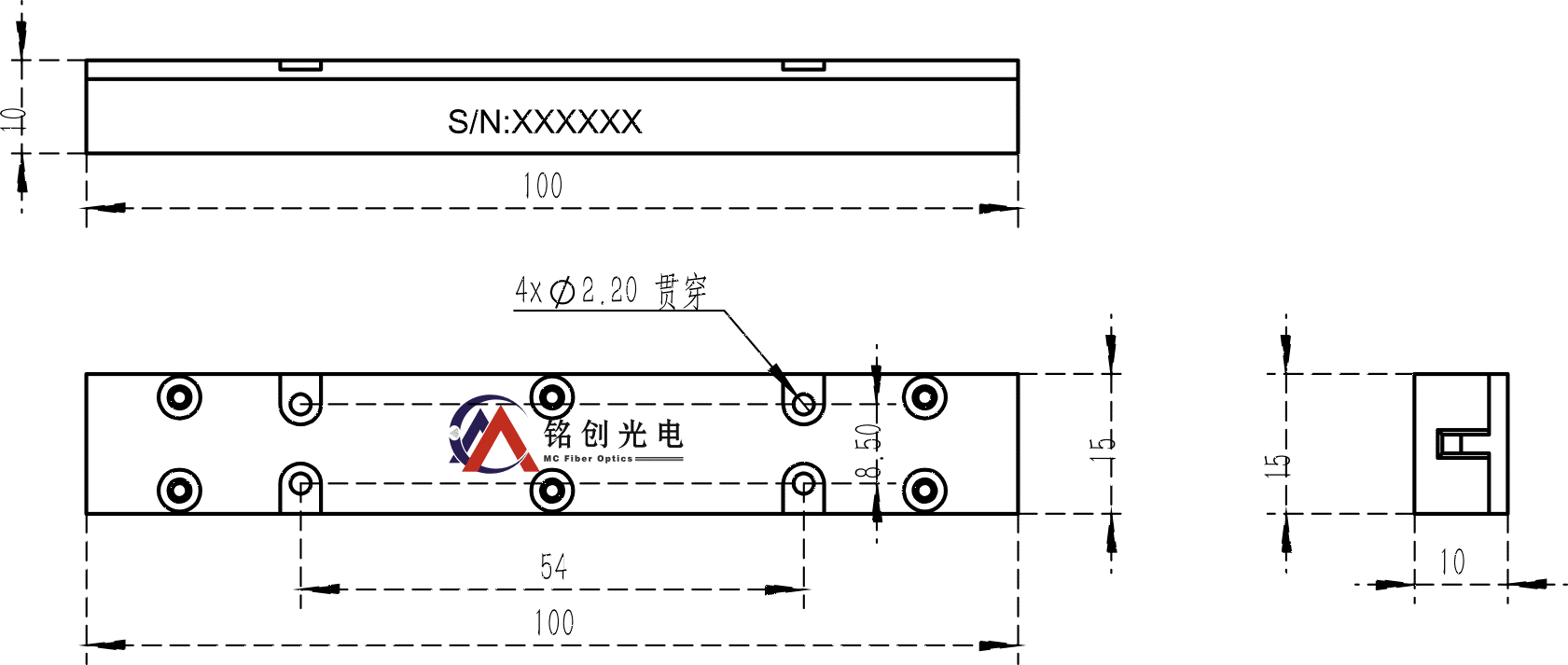

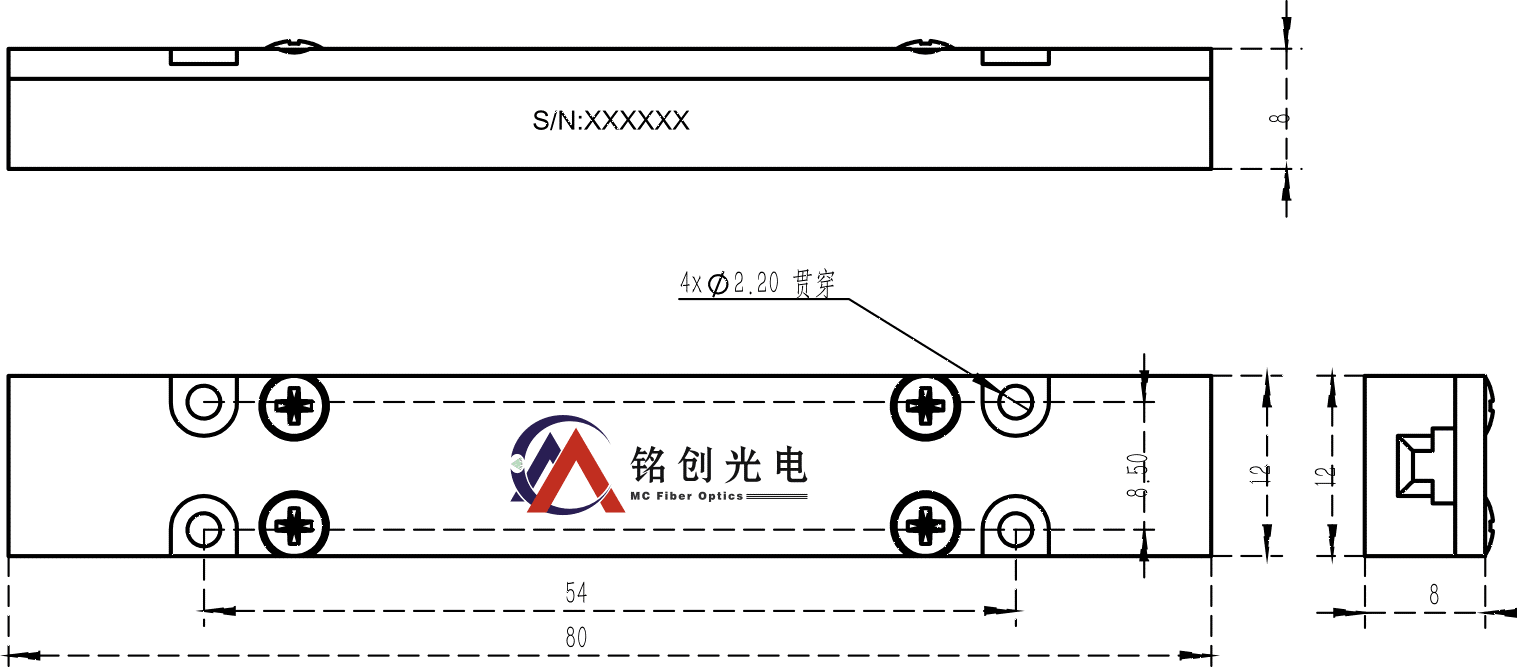

封装尺寸

封装形式	P1	P2	P3	P4
尺寸（mm）	50x5x5	65x12x7	80x12x8	100x15x10

具体什么封装尺寸根据功率大小来确定，下单前需要跟我们来确认，如果剥离功率超过100W建议选择水冷封装结构

选型信息

MCCPS&MFA	①	②	③	④	⑤	⑥	⑦	⑧
	泵浦波长	信号波长	信号方向	剥离功率	输入光纤	输出光纤	光纤长度	封装类型
	793-793nm 915-915nm 976-976nm S-其它	1064-1064nm 1550-1550nm 2000-2000nm S-其它	F-正向 B-后向	020-20W 030-30W 050-50W 100-100W S-其它	H1-Hi060 S2-SMF-28e S1-SM1950 10/125DC-10/125DC 20/130DC-20/130DC 30/250DC-30/250DC S-具体光纤类型	H1-Hi1060 S2-SMF-28e S1-SM1950 10/125DC-10/125DC 20/130DC-20/130DC 30/250DC-30/250DC S-具体光纤类型	08=0.8m 10=1.0m 20=2.0m S=其他	1-P1 2-P2 3-P3

选型参考 MCCPS&MFA-976-1064-F-030-H1-10/125DC-10-3

非保偏包层功率剥离器&模场适配器，泵浦波长976nm，信号波长1064nm，信号光正向传输，剥离功率30W，输入光纤Hi1060，输出光纤LMA-GDF-10/125-M，光纤长度1米，裸纤，采用80x12x8mm壳体封装。

如需要了解详细信息请与我们销售人员联系，我们有保留指标修订而不预先通知的权利。
