产品名称 : 保偏模场适配器PMMFA

产品型号：MCPMMFA-1064-F-10-P1-10/125PMDC-P2-10

工作波长:1064nm 1550nm 2000nm

功率 : 10W 20W 30W 50W 100W

光纤类型 : PM980 PLMA-GDF-10/125-M

保偏模场适配器PMMFA
咨询热线
0755-23736280
保偏模场适配器PMMFA

产品详情

模式场适配器是专为光纤放大器和光纤激光器设计的，它连接两种具有不同模场直径（MFD）和数值孔径（NA）)光纤时，可以使得基模信号在熔接点出得到最大限度的通过率。我们可以提供不同波长/不同光纤/不同功率/不同封装形式的MFA,满足不同应用场景的需要。

我们规定，沿着光的传输方向，小模场直径光纤向大模场直径光纤方向为正向，大模场直径光纤向小模场直径光纤方向为反向。

产品特点
应用领域
插入损耗低 消光比高
光纤激光器
高隔离度
光纤放大器
高稳定性和可靠性
科学研究

产品指标

1.0um性能参数指标@正向传输

工作波长(nm)
输入光纤
输出光纤
插入损耗（dB）
最大承受功率
1020-1080
SM980-PS-U250(PM980)
or PM980-XP
PM10/125u,NA0.08/0.46
≤0.5
30W
1020-1080
PM15/130um,NA0.08/0.46
≤0.5
30W
1020-1080
PM20/125um,NA0.08/0.46
≤0.5
30W
1020-1080
PM25/250um,NA0.065/0.46
≤0.5
100W
1020-1080
PM30/250um,NA0.06/0.46
≤0.5
100W
1020-1080
PM20/400um,NA0.065/0.46
≤0.5
100W
1020-1080
PM10/125um,NA0.08/0.46 or
PM1060L
PM15/130um,NA0.08/0.46
≤0.5
30W
1020-1080
PM20/125um,NA0.08/0.46
≤0.5
30W
1020-1080
PM25/250um,NA0.065/0.46
≤0.5
100W
1020-1080
PM30/250um,NA0.06/0.46
≤0.5
100W
1020-1080
PM20/400um,NA0.065/0.46
≤0.5
100W

1.5um性能参数指标@正向传输

工作波长(nm)
输入光纤
输出光纤
插入损耗（dB）
最大承受功率
1530-1570
PM1550
PM-GDF-1550
≤0.5
30W
1530-1570
PM-GDF-1550
PM12/130um,NA0.20/0.46
≤0.5
30W
1530-1570
PM12/130um,NA0.20/0.46
PM25/300um,NA0.09/0.46
≤0.5
30W

2.0um性能参数指标@正向传输

工作波长(nm)
输入光纤
输出光纤
插入损耗（dB）
最大承受功率
1950-2050
PM1950
PM10/130um,NA0.15/0.46
≤0.5
30W
1950-2050
PM10/130um,NA0.15/0.46
PM25/250um,NA0.09/0.46
≤0.5
100W
1950-2050
PM1950
PM25/250um,NA0.09/0.46
≤0.5
30W

1.0um性能参数指标@后向传输

工作波长(nm)
输入光纤
输出光纤
插入损耗（dB）
最大承受功率
1020-1080
PM10/125um,NA0.08/0.46
SM980-PS-U250(PM980)
or PM980-XP
≤0.5
30W
1020-1080
PM15/130um,NA0.08/0.46
≤0.5
30W
1020-1080
PM20/125um,NA0.08/0.46
≤0.5
30W
1020-1080
PM25/250um,NA0.065/0.46
≤0.5
100W
1020-1080
PM30/250um,NA0.06/0.46
≤0.5
100W
1020-1080
PM15/130um,NA0.08/0.46
PM10/125um,NA0.08/0.46 or
PM1060L
≤0.5
30W
1020-1080
PM20/125um,NA0.08/0.46
≤0.5
30W
1020-1080
PM25/250um,NA0.065/0.46
≤0.5
100W
1020-1080
PM30/250um,NA0.06/0.46
≤0.5
100W
1020-1080
PM20/400um,NA0.065/0.46
≤0.5
100W

1.5um性能参数指标@后向传输

工作波长(nm)
输入光纤
输出光纤
插入损耗（dB）
最大承受功率
1530-1570
PM-GDF-1550
PM1550
≤0.5
30W
1530-1570
PM12/130um,NA0.20/0.46
PM-GDF-1550
≤0.5
30W
1530-1570
PM25/300um,NA0.09/0.46
PM12/130um,NA0.20/0.46
≤0.5
30W

2.0um性能参数指标@后向传输

工作波长(nm)
输入光纤
输出光纤
插入损耗（dB）
最大承受功率
1950-2050
PM10/130um,NA0.15/0.46
PM1950
≤0.5
20W
1950-2050
PM25/250um,NA0.09/0.46
PM10/130um,NA0.15/0.46
≤0.7
50W
1950-2050
PM25/250um,NA0.09/0.46
PM1950
≤0.7
50W
测温环境在25℃；以上数据不含接头，我们也可以提供其它不同光纤匹配的MFA，如有其它不同的需求请联系我们。

封装尺寸

封装形式
P1
P2
P3
尺寸（mm）
50x5x5
65x12x7
80x12x8
具体什么封装尺寸根据功率大小来确定，下单前需要跟我们来确认。

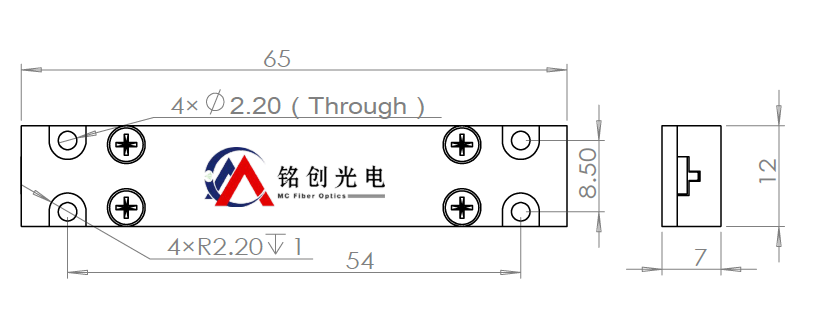

P2

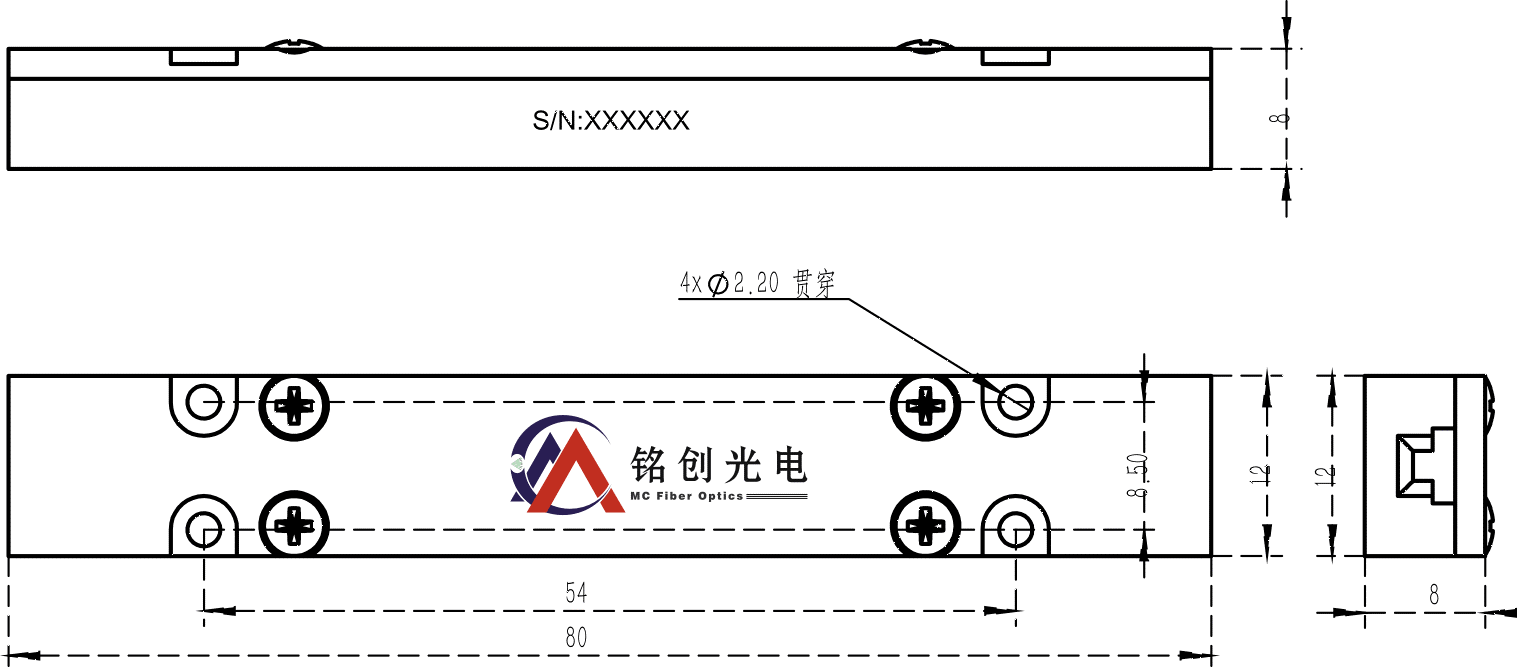

P3

选型信息

MCPMMFA
①
②
③
④
⑤
⑥
⑦
工作波长
信号方向
承受功率
输入光纤
输出光纤
光纤长度
封装类型
1064-1064nm
1550-1550nm
2000-2000nm
S-其它
F-正向
B-后向
10-10W
30-30W
S-其它
P9-PM980
P15-PM1550
P19-PM1950
P10/125/08D-PM10/125um,NA0.08/0.46
P10/130/08D-PM10/130um,NA0.15/0.46
P15D-PM-GDF-1550
S-具体光纤类型
P9-PM980
P15-PM1550
P19-PM1950
P10/125/08D-PM10/125um,NA0.08/0.46
P10/130/08D-PM10/130um,NA0.15/0.46
P15D-PM-GDF-1550
S-具体光纤类型
08=0.8m
10=1.0m
20=2.0m
S-其他
1-P1
2-P2
3-P3

选型参考 MCPMMFA-1064-F-10-P9-P10/125/08D-10-2

保偏模场适配器，中心波长1064nm，信号光正向传输，承受功率10W，输入光纤PM980，输出光纤PM10/125um,NA0.08/0.46，光纤长度1米，裸纤，采用65x12x7mm壳体封装。

如需要了解详细信息请与我们销售人员联系，我们有保留指标修订而不预先通知的权利。
