模场适配器您当前所在位置：首页 > 产品中心 > 无源产品 > 模场适配器 > 模场适配器MFA

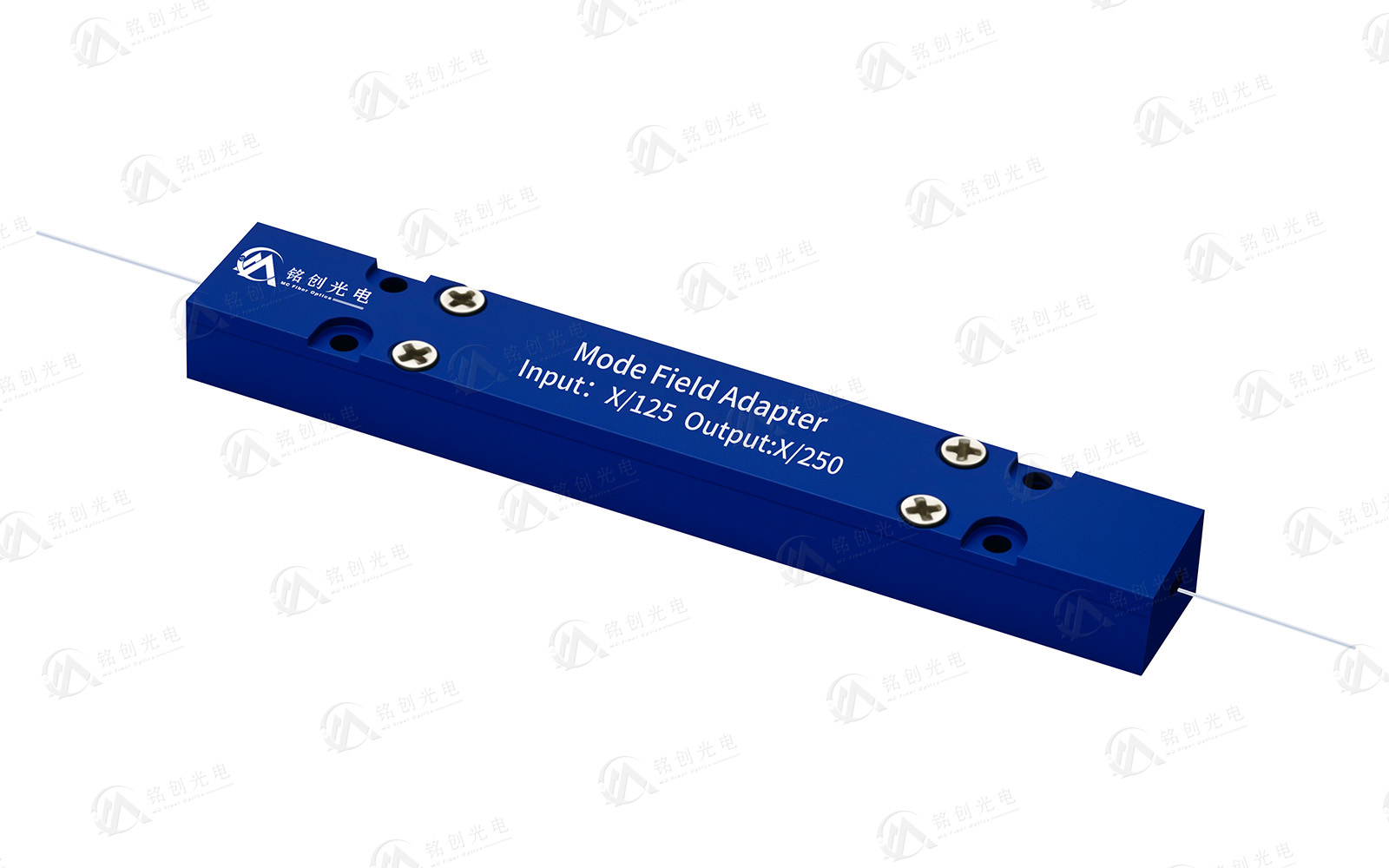

产品名称 : 模场适配器MFA

产品型号：MCMFA-1064-F-10-H1-10/125DC-P2-10

工作波长:1064nm 1550nm 2000nm

功率 : 10W 20W 30W 50W 100W

光纤类型 : Hi1060 LMA-GDF-10/125-M

模场适配器MFA
咨询热线
0755-23736280
模场适配器MFA

产品详情

模式场适配器是专为光纤放大器和光纤激光器设计的，它连接两种具有不同模场直径（MFD）和数值孔径（NA）光纤时，可以使得基模信号在熔接点出得到最大限度的通过率。我们可以提供不同波长/不同光纤/不同功率/不同封装形式的MFA,满足不同应用场景的需要。
我们规定，沿着光的传输方向，小模场直径光纤向大模场直径光纤方向为正向，大模场直径光纤向小模场直径光纤方向为反向。
产品特点
应用领域
插入损耗低
光纤激光器
高隔离度
光纤放大器
高稳定性和可靠性
科学研究

产品指标

1.0um性能参数指标@正向传输

输入光纤
输出光纤
插入损耗（dB）
最大承受功率
1020-1080
Hi1060 or 6/125um,NA0.18/0.46
10/125um,NA0.08/0.46
≤0.3
30W
1020-1080
15/130um,NA0.08/0.46
≤0.3
30W
1020-1080
20/125um,NA0.08/0.46
≤0.3
30W
1020-1080
25/250um,NA0.065/0.46
≤0.5
30W
1020-1080
30/250um,NA0.062/0.46
≤0.5
30W
1020-1080
20/400um,NA0.065/0.46
≤0.5
100W
1020-1080
10/125um,NA0.08/0.46 or SC
15/130um,NA0.08/0.46
≤0.5
30W
1020-1080
20/125um,NA0.08/00.46
≤0.5
30W
1020-1080
25/250um,NA0.065/0.46
≤0.5
50W
1020-1080
30/250um,NA0.062/0.46
≤0.5
100W
1020-1080
20/400um,NA0.065/0.46
≤0.5
100W

1.5um性能参数指标@正向传输

工作波长(nm)
输入光纤
输出光纤
插入损耗（dB）
最大承受功率
1530-1570
SMF-28e
SMF-GDF-1550
≤0.5
30W
1530-1570
SMF-GDF-1550
12/130um,NA0.20/0.46
≤0.5
30W
1530-1570
12/130um,NA0.20/0.46
25/300um,NA0.09/0.46
≤0.5
30W

2.0um性能参数指标@正向传输

工作波长(nm)
输入光纤
输出光纤
插入损耗（dB）
最大承受功率
1950-2050
SM1950
10/130um,NA0.15/0.46
≤0.5
30W
1950-2050
10/130um,NA0.15/0.46
25/250um,NA0.09/0.46
≤0.5
50W
1950-2050
SM1950
25/250um,NA0.09/0.46
≤0.5
30W

1.0um性能参数指标@后向传输

工作波长(nm)
输入光纤
输出光纤
插入损耗（dB）
最大承受功率
1020-1080
10/125um,NA0.08/0.46
Hi1060 or 6/125um,NA0.18/0.46
≤0.5
30W
1020-1080
15/130um,NA0.08/0.46
≤0.5
30W
1020-1080
20/125um,NA0.08/0.46
≤0.5
30W
1020-1080
25/250um,NA0.065/0.46
≤0.7
30W
1020-1080
30/250um,NA0.062/0.46
≤0.7
30W
1020-1080
20/400um,NA0.065/0.46
≤0.7
50W
1020-1080
15/130um,NA0.08/0.46
10/125um,NA0.08/0.46 or SC
≤0.5
30W
1020-1080
20/125um,NA0.08/0.46
≤0.5
30W
1020-1080
25/250um,NA0.065/0.46
≤0.7
50W
1020-1080
30/250um,NA0.062/0.46
≤0.7
50W
1020-1080
20/400um,NA0.065/0.46
≤0.7
50W

1.5um性能参数指标@后向传输

工作波长(nm)
输入光纤
输出光纤
插入损耗（dB）
最大承受功率
1530-1570
SMF-GDF-1550
SMF-28e
≤0.5
20W
1530-1570
12/130um,NA0.20/0.46
SMF-GDF-1550
≤0.5
20W
1530-1570
25/300um,NA0.09/0.46
12/130um,NA0.20/0.46
≤0.5
20W

2.0um性能参数指标@后向传输

工作波长(nm)
输入光纤
输出光纤
插入损耗（dB）
最大承受功率
1950-2050
10/130um,NA0.15/0.46
SM1950
≤0.5
20W
1950-2050
25/250um,NA0.09/0.46
10/130um,NA0.15/0.46
≤0.7
50W
1950-2050
25/250um,NA0.09/0.46
SM1950
≤0.7
50W



测温环境在25℃；以上数据不含头，我们也可以提供其它不同光纤匹配的MFA，如有其它不同的需求请联系我们。



封装尺寸

封装形式
P1
P2
P3
尺寸（mm）
50x5x5
65x12x7
80x12x8
具体什么封装尺寸根据功率大小来确定，下单前需要跟我们来确认。

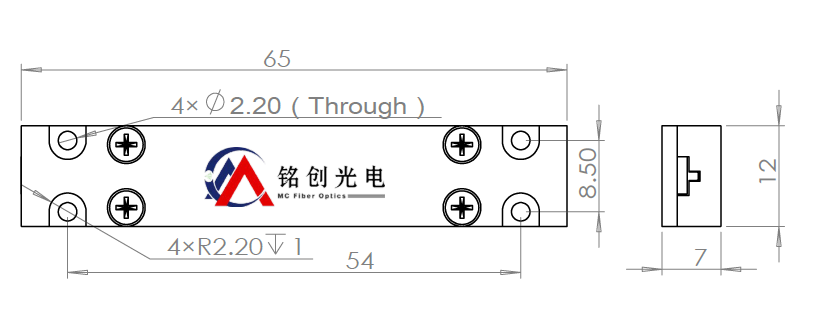

 P2

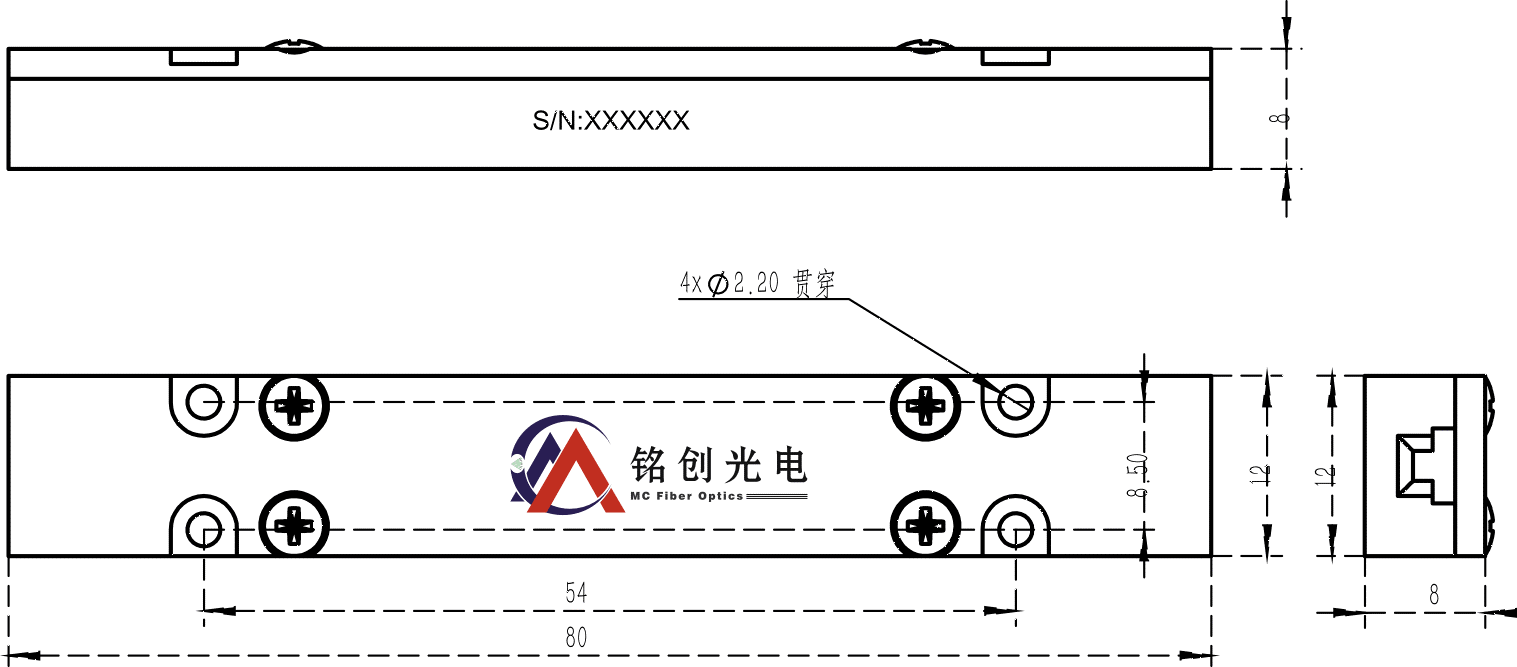

 P3




选型信息

MCMFA
①
②
③
④
⑤
⑥
⑦
工作波长
信号方向
承受功率
输入光纤
输出光纤
光纤长度
封装类型
1064-1064nm
1550-1550nm
2000-2000nm
S-其它
F-正向
B-后向
10-10W
30-30W
S-其它
H1-Hi1060
S2-SMF-28e
S19-SM1950
S15D-SM-GDF-1550
10/130/15D-10/130um NA0.15/0.46
10/125/08D-10/125umNA0.08/0.46
20/125/08D-20/125umNA0.08/0.46
30/250/06D-30/250umNA0.062/0.46
S-具体光纤类型
H1-Hi1060
S2-SMF-28e
S19-SM1950
S15D-SM-GDF-1550
10/130/15D-10/130um NA0.15/0.46
10/125/08D-10/125um NA0.08/0.46
20/125/08D-20/125um NA0.08/0.46
30/250/06D-30/250um NA0.062/0.46
S-具体光纤类型
08=0.8m
10=1.0m
20=2.0m
S=其他

1-P1
2-P2
3-P3

选型参考 MCMFA-1064-F-10-H1-10/125/08D-10-2

非保偏模场适配器，中心波长1064nm，信号光正向传输，承受功率10W，输入光纤Hi1060，输出光纤10/125um,NA0.08/0.46，光纤长度1米，裸纤采用65x12x7壳体封装。

如需要了解详细信息请与我们销售人员联系，我们有保留指标修订而不预先通知的权利。
